RMCV 시리즈
RMCV(UL21911)
장 점 Characteristics

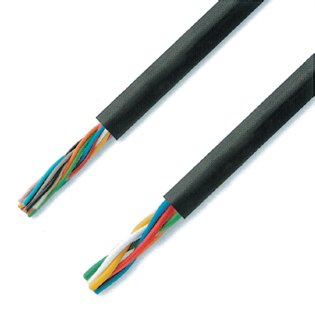

도체에 80 미크론의 극세선을, 절연체에는 단단하고 미끄러움이 좋은 전기특성에 뛰어난, 가교 폴리 에틸렌을 사용하고 있는 내굴곡성이 뛰어난 케이블입니다. 외장에는 난연성, 유연성이 뛰어난 PVC를 사용하고 있습니다.
특성Characteristics
- 굴곡
- 비틀림
- U자휨
- 내유
- 0도~80도
- ROHS
- UL
- c-ul대응가
재질Meterial
| 도 체 Conductor | 연동선 Anneald Copper |
|---|---|
| 절 연 Insulation | 가교폴리에틸렌 Cross-Linked Polyethylene |
| 편조 실드 Braid shield | - |
| 외 장 Sheath | 내유성PVC Oil-resistant PVC |
전기특성Electrical property
| 정격전압 Rating Voltage | 300V | |
|---|---|---|
| 내전압 Dielectric strength |
0.2㎟~0.5㎟ | AC350V/min |
| 0.75㎟~2㎟ | AC1500V/min | |
| 절연저항 Insulation resistance | 100MΩ-km이상(at 20℃) | |
선심식별방법Core Identification
1심~24심(12색의 반복)
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 黑 | 白 | 赤 | 綠 | 黃 | 茶 | 靑 | 橙 | 灰 | 紫 | 空 | 桃 | 黑 | 白 | 赤 | 綠 | 黃 | 茶 | 靑 | 橙 | 灰 | 紫 | 空 | 桃 |
25심(5C 유니트를 식별 테이프색으로 식별)
| 선심No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 절연색 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 |
| 선심식별색 | 靑 | 黃 | 綠 | 赤 | 紫 | ||||||||||||||||||||
표면표시
-DYDEN 제조년 -LF -......
형식의 말미에, -A, -B 등을 적은 것은, 당사표준사양과 다릅니다.
(예) RMFEV-A, RMCV-SB-B
