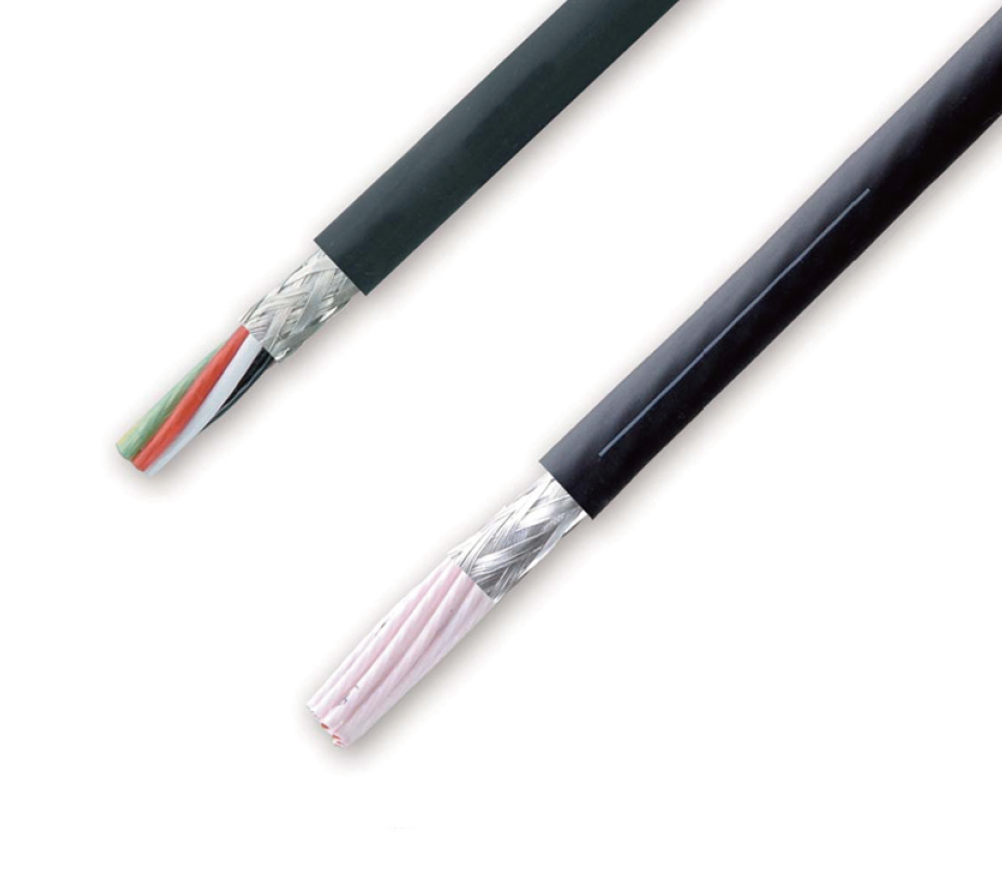

RMDV 시리즈

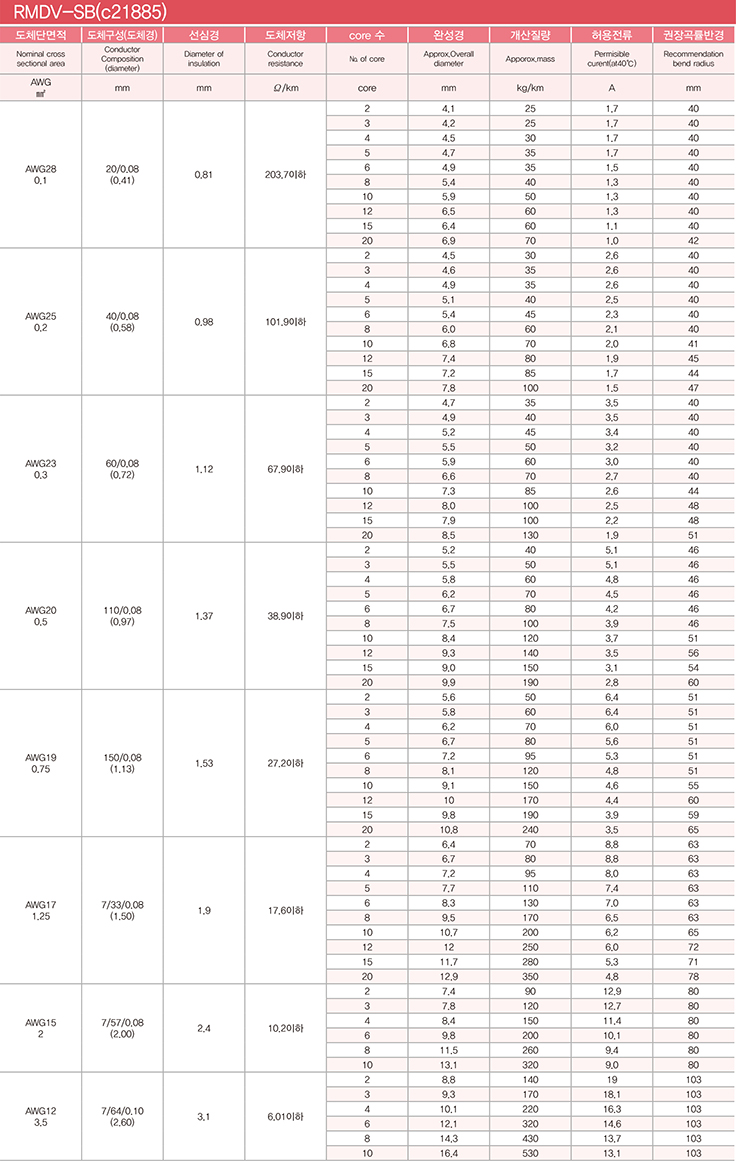

RMDV-SB(c21885)
장 점 Characteristics
도체에 80 미크론의 극세선을, 절연체에는 내굴곡성·내마모성이 우수한 자체 개발 엘라스토머 소재를 사용하여 세경화를 실현하였습니다. 외장에는 난연성, 내유성, 유연성이 뛰어난 PVC를 사용하고 있습니다. 외부에서의 전기적 영향을 막기위해 편조 실드를 적용하였습니다.
적합규격Compatible Specification
UL758(Appliance Wiring Material)-21885(105℃, 600V)
CSA(C22.2 No.210.2)-(105℃, 600V)
특성Characteristics
- 굴곡
- 비틀림
- U자휨
- 내유
- 0도~105도
- ROHS
- UL
- c-ul대응가
- 내노이즈
- 세경
재질Meterial
| 도 체 Conductor | 연동선 Anneald Copper |
|---|---|
| 절 연 Insulation | 특수탄성중합체 Special Elastomer |
| 편조 실드 Braid shield | 주석도금 연동선 Tinned Anneald Copper |
| 외 장 Sheath | 난연·내유성PVC Flame-retardant·smooth PVC |
전기특성Electrical property
| 정격전압 Rating Voltage | 600V | |
|---|---|---|
| 내전압 Dielectric strength |
AC2000V/min | |
| 절연저항 Insulation resistance | 100MΩ·km이상(at 20℃) | |
선심식별방법Core Identification
AWG28~AWG23
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 黑 | 白 | 赤 | 綠 | 黃 | 茶 | 靑 | 橙 | 灰 | 紫 | 空 | 桃 | 黑 | 白 | 赤 | 綠 | 黃 | 茶 | 靑 | 橙 |
AWG20~AWG12(1심~4심)
| 1 | 2 | 3 | 4 |
|---|---|---|---|
| 黑 | 白 | 赤 | 黃 |
5심이상(넘버링식별)
| 절연색 | 白 |
|---|---|
| 넘버링색 | 黑 |
표면표시
RMDV0.2㎟ －DYDEN E91337 c
us AWM 105C 600V 21885 HF Ϩ A/B FT2 LFV－
형식의 말미에, -A, -B 등을 적은 것은, 당사표준사양과 다릅니다.
(예) RMFEV-A, RMCV-SB-B
