R-Madylo(VeyorLess 케이블)
자립형 병렬굴곡 Cable(R Madylo)
Independence type parallel cable접동동작에 있어서, Cable Guide를 필요로 하지 않는 자립형 병렬굴곡 Cable입니다.
특성Characteristics

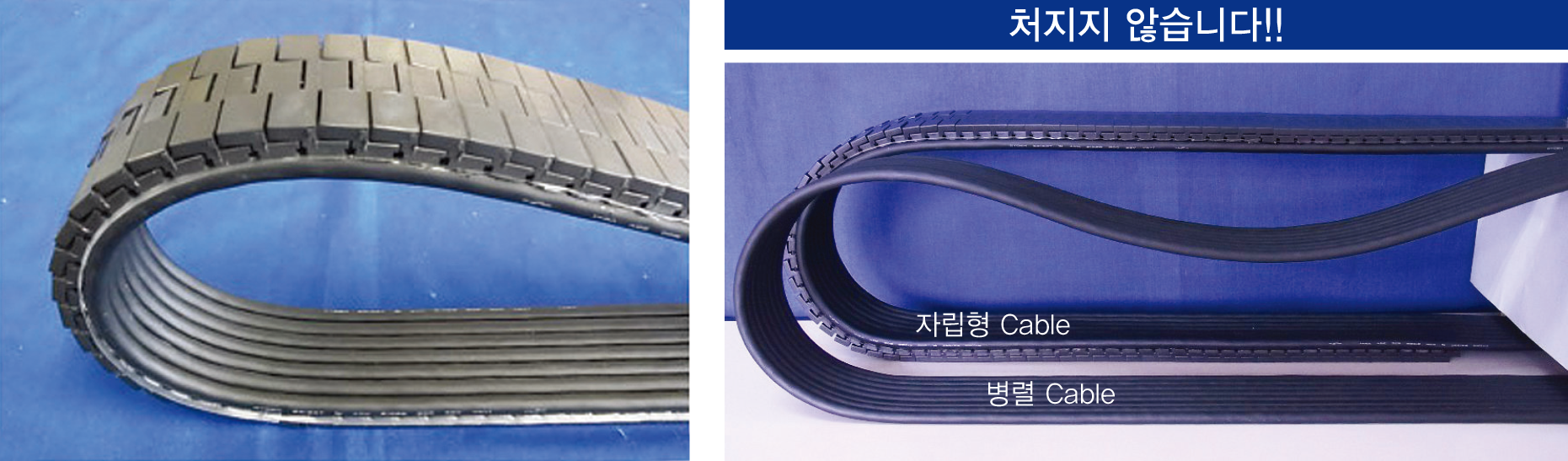

케이블베어 없이 일정한 굴곡반경을 유지합니다. 플랫케이블 배면에 배치한 블록이 케이블의 처짐을 방지하고,
자립적인 굴곡주행 동작이 가능하게 합니다.
경량화·공간절약이 가능합니다.
일반적인 케이블베어 배선시에 비해 30%이상의 경량화를 도모할 수 있습니다.
분진·소음이 감소됩니다.
케이블베어로부터 발생하는 분진·소음이 없어졌기에 분진·소음이 감소됩니다.
배선작업 단축이 가능합니다.
기존의 플랫케이블처럼 케이블이 엉키지 않고, 블록을 접착하지 않는 단말부는 특수한 공구를 사용하지 않아도 케이블 사이를
분리할 수 있기에 배선작업 단축이 가능합니다.
내굴곡성
권장사용조건하에서는 2000만회이상의 내굴곡성을 기대할 수 있습니다.
내유(油)성
내유성이 뛰어난 재질을 사용합니다.
내열성
UL규격 80℃정격에 상당하는 내열성을 가진 재질을 사용합니다.
난연성
블록은 UL규격 V-0상당하는 난연성을 보유하고 있습니다.
※플랫케이블은 기존과 같다.
제품개요
RMadylo(아르마딜로)는 케이블 베어 없이 자립적으로 주행할 수 있는 플랫케이블입니다. 기존에 FA장비의 접동동작부에서는 케이블을 베어에 통과시켜 시공되어 있으며, 이에 의해 케이블의 굴곡성능이 확보되었습니다. 당사의 "RMadylo(아르마딜로)"는 플랫케이블 및 블록 (케이블배면에 배치)을 일체화하는 것으로, 케이블의 처짐·휘어짐을 방지하고, 케이블 베어가 필요 없는 새로운 가동용 케이블입니다. 케이블 베어가 불필요하기에 배선기구의 경량화, 공간절약을 도모할 수 있을 뿐만 아니라 저소음, 저 발진 등 효과도 기대할 수 있기에, 앞으로 FA장비개발에도 도움이 될 것으로 예상됩니다. 강력 추천해 드리는바입니다.
제품구조Product structure

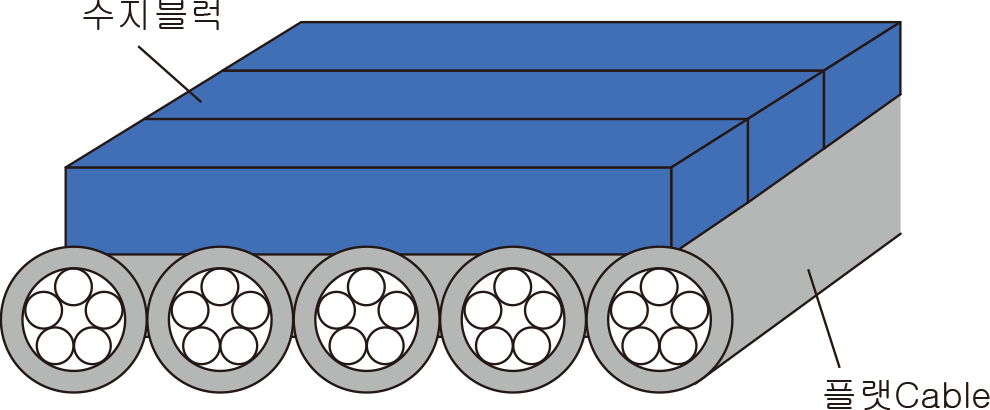

블록부는 수지성형품이고, 아래표의 2가지 타입이 있습니다. 플랫케이블의 치수나 무게에 따라 선정합니다.
| 폭 | 두께 | 용도 |
|---|---|---|
| 24mm | 8mm | 좁은 폭용 |
| 45mm | 12mm | 넓은 폭용, 긴 스트로크용 |
권장사용조건
RMadylo(아르마딜로)의 자립성을 확보하기 위해, 아래의 표대로 권장값을 설정하였습니다.
| 항목 | 조건 |
|---|---|
| 곡률반경 | 50mm이상 (접착하는 케이블의 권장곡률반경도 만족할 것) |
| 스트로크 | 1000mm이하 |
| 가속도 | 3G이하 |
| 플랫케이블폭 | 50mm이하 |
※권장조건범위외에서의 사용을 검토하시는 경우에는 미리 상담해주시기 바랍니다.
※케이블의 굴곡성능을 유지하기 위해서는 기존과 동일한 권장곡률반경을 확보해야 할 필요가 있으므로 주의하시기 바랍니다.

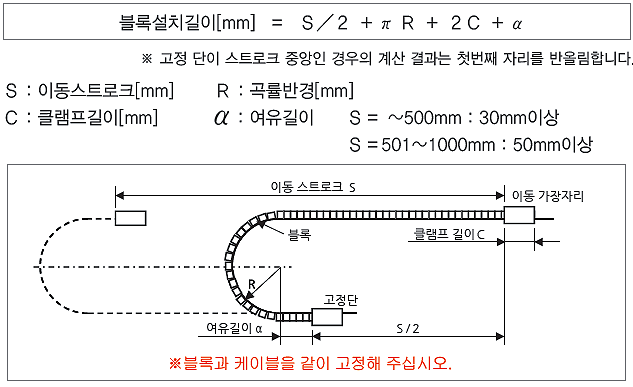

블록설치길이

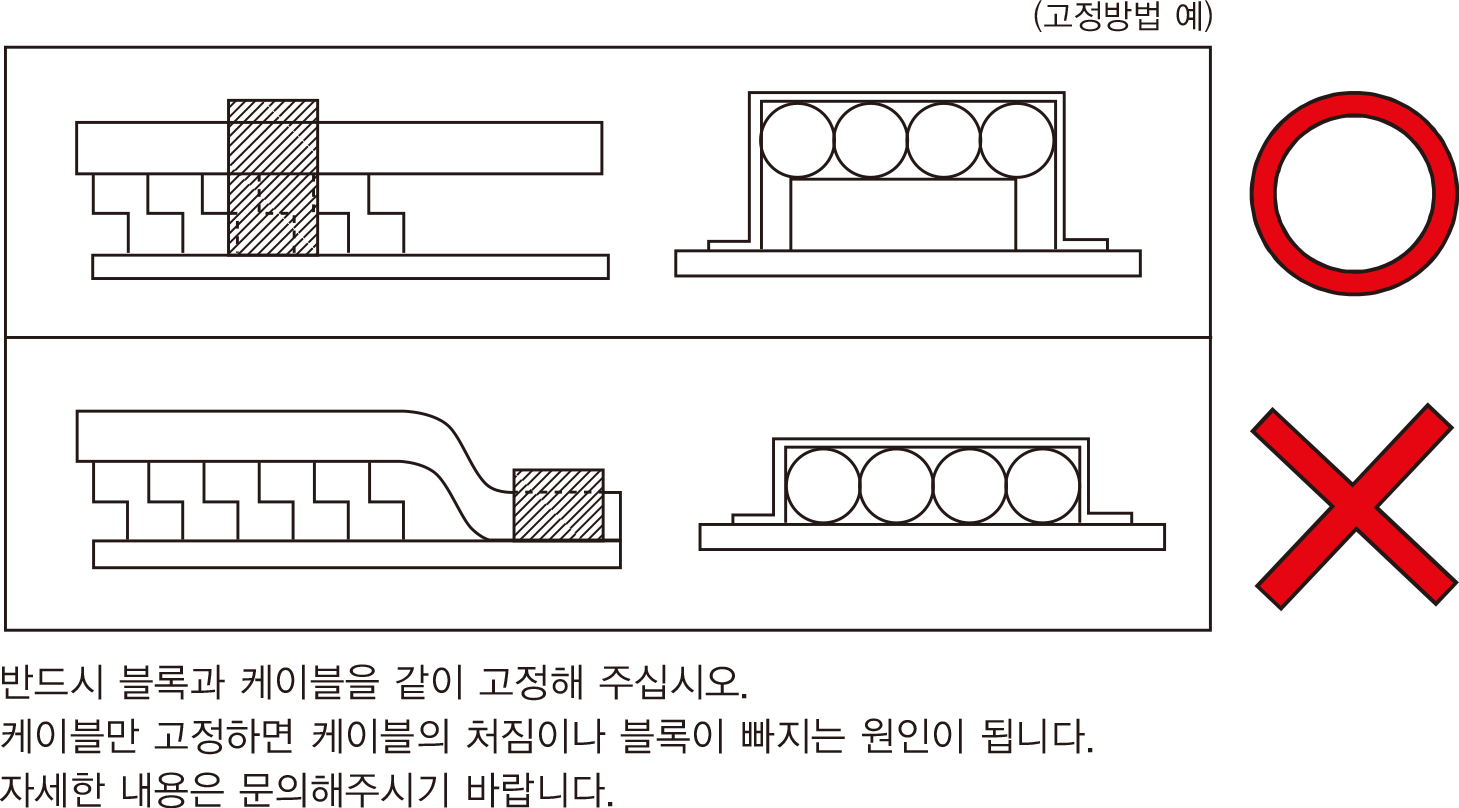

케이블 고정방법
RMadylo 굴곡시험자료
