통신 케이블
CC-Link용 케이블
장 점 Characteristics
FA OPEN 네트워크 시스템인 CC-Link(Control & Communication Link)전용의 케이블입니다. 외장에는 난연성, 내유성, 유연성에 뛰어난 PVC를 사용하고 있습니다. 당사는 CC-Link협회의 파트너 기업입니다.

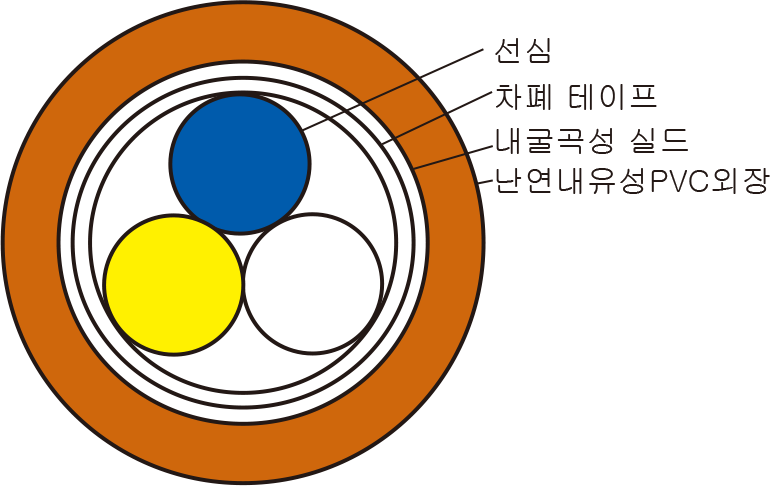

CM-110-5 AWG20/3C(가동용)
CC-Link Ver.1.10 & 2.00에 대응하는 가동용 케이블입니다. 굴곡에 강한 특수 시스를 사용하고 있습니다. 전송가능거리는 고정배선용 케이블의 50%입니다.
특성Characteristics
- 굴곡
- 비틀림
- U자휨
- 내유
- 0도~80도
- ROHS
- UL
- c-ul대응가
- 내굴곡실드
- 내노이즈
표면표시
내굴곡.내유 CC-Link Ver.1.10 DYDEN E91337
AWM 2464 80C 300V VW-1 전송거리 50%

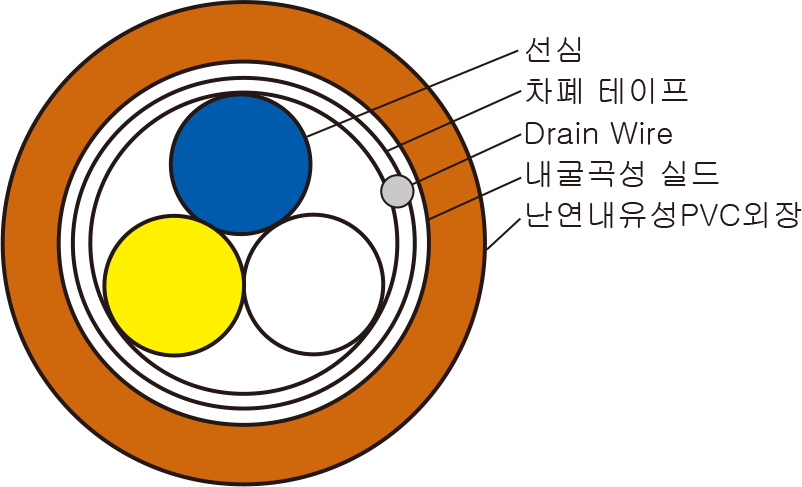

CS-110 AWG20/3C(고정용)
CC-Link Ver.1.10 & 2.00에 대응하는 고정배선용 케이블입니다.
특성Characteristics
- 고정배선
- 내유
- 0도~80도
- ROHS
- UL
- c-ul대응가
- 내노이즈
표면표시
CC-Link Ver.1.10 DYDEN E91337 AWM 2464 80C 300V VW-1
사양Specification
| | CM-110-5 | CS-110 |
|---|---|---|
| 용 도 use | 가동용 / For Movable | 고정배선용 / For Fixed |
| 절 연 Insulation | 가교 폴리에칠렌 / Cross-Linked polyethylene | 발포 폴리에칠렌 / Foamed polyethylene |
| 실 드 Shield | 내굴곡 / Flexible | 편조 / Braid |
| 외 장 Sheath | 난연·내유성PVC (갈색) Flame-retardant·Oil-resistant PVC(Brown) | |
| 완성경 Approx.Overrall diameter | 9.6mm | 7.9mm |
| 개산질량 Approx.mass | 95kg/km | 75kg/km |
| 특성 임피던스 Impedance | 110±15Ω (1㎒) 110±6Ω (5㎒) | |

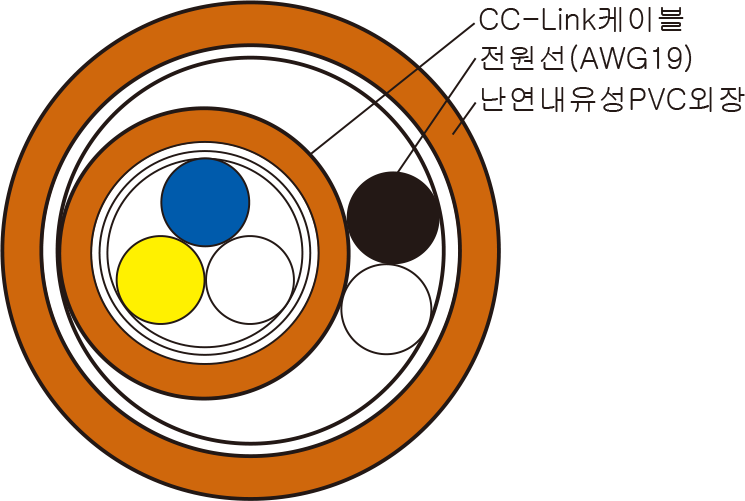

CS-110 (PW) (AWG20/3C)+AWG19/2C
CC-Link Ver.1.10 & 2.00에 대응한 전원선내장의 고정용 케이블입니다.
특성Characteristics
- 고정배선
- 내유
- 0도~80도
- ROHS
- 내노이즈
표면표시
CS-110(PW) DYDEN CC-Link Ver.1.10

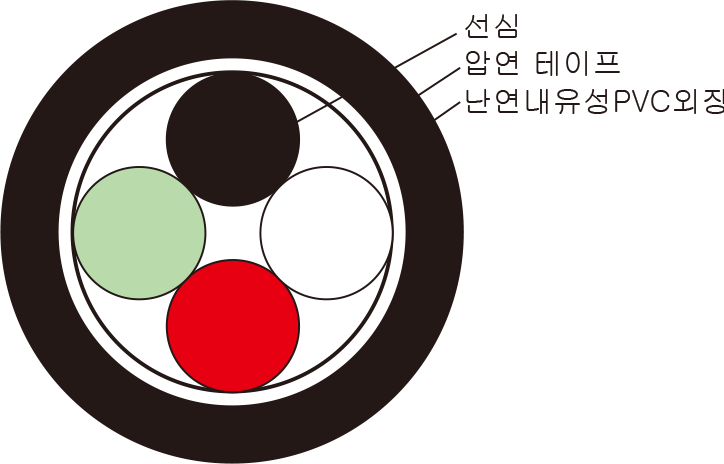

CM/LT(2586) AWG19/4C
CC-Link의 하위 네크워크 CC-Link/LT에 대응한 가동용 케이블입니다. 도체에 80 미크론의 극세사를, 절연체에는 단단하고 표면의 미끄러움 이 좋은 불소수지(ETFE)을 사용하여 내굴곡성에 특히 우수한 케이블입니다.
특성Characteristics
- 굴곡
- 비틀림
- U자휩
- 내유
- 0도~105도
- ROHS
- UL
표면표시
내굴곡. 내유 CC-Link/DYDEN E91337 AWM 2586 105C 600V VW-1
사양Specification
| | CS-110(PW) | CM/LT(2586) | ||
|---|---|---|---|---|
| 용 도 use | 고정배선용 / For Fixed(in Powerline) | 가동용 / For Movable | ||
| 사이즈 size | AWG20/3C | AWG19/2C | AWG19/4C | |
| 절 연 Insulation | 발포 폴리에칠렌 Foamed polyethylene | 내열PVC Heat-resistant PV | ETFE | |
| 실 드 Shield | 편조 Braid | - | - | |
| 외 장 Sheath | 난연·내유성PVC (갈색) Flame-retardant·Oil-resistant PVC(Brown) | 난연·내유성PVC(흑색) Flame-retardant·Oil-resistant PVC(Black) | ||
| 완성경 Approx.Overrall diameter | 12.0mm | 7.0mm | ||
| 개산질량 Approx.mass | 150kg/km | 75kg/km | ||
| 특성 임피던스 Impedance | 110±15Ω (1㎒) 110±6Ω (5㎒) | |||

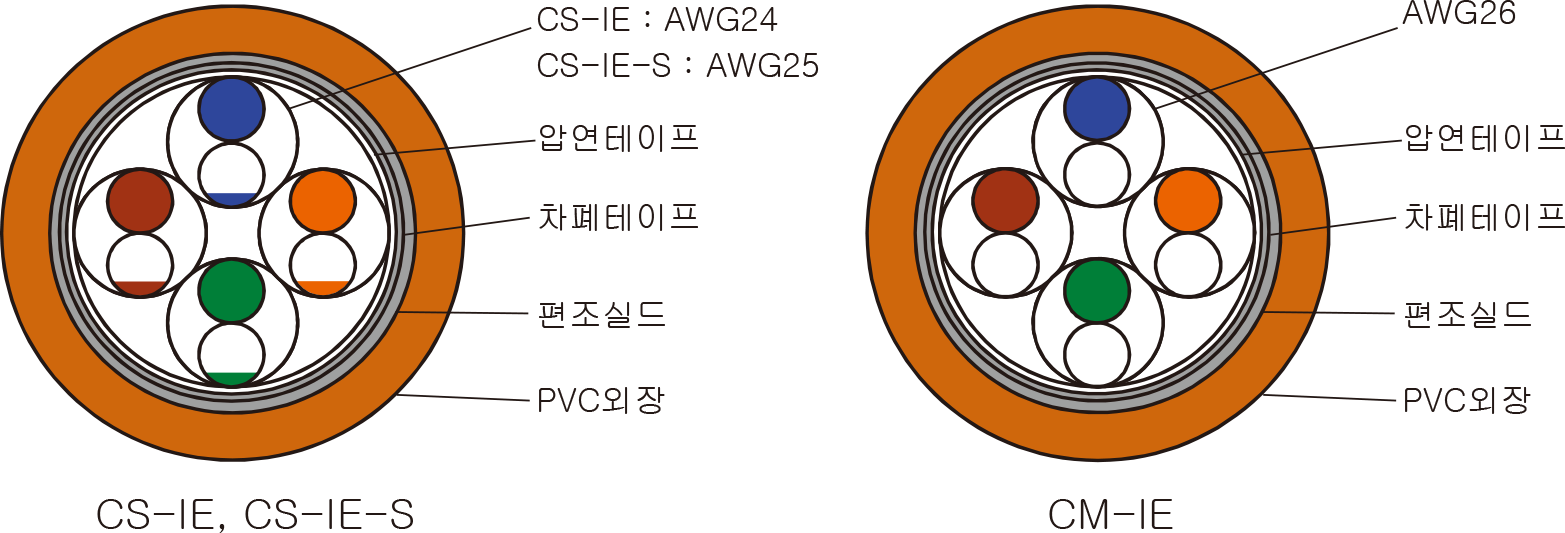

CC-Link IE Field
CC-Link IE Field는 장치의 제어데이터와 관리데이터의 혼재를 지원하는 고속·대용량의 Field네트워크입니다.
특성Characteristics
외부소음을 줄이기 위한 차폐테이프 + 편조차폐 2중 실드를 실시하고 있습니다.
고정용 케이블은 연선(撚線)도체를 사용하여 처리하기 쉬운 유연타입(CS-IE-S)을 준비하였습니다.
가동용 케이블 (CM-IE)에는 고수명 실드를 사용하였습니다.
친환경에 입각하여 RoHS지령·REACH(SVHC)적합합니다.
TIA/EIA-568-C.2(Cat.５e)준거합니다.
사양Specification
| 용도 | 고정용(표준타입) | 고정용(유연타입) | 기동용 |
|---|---|---|---|
| 형식 | CS-IE | CS-IE-S | CM-IE |
| 사이즈 | AWG24/4P | AWG25/4P | AWG26/4P |
| 외경 | 약 6.5mm | 약 6.6mm | 약 6.8mm |
| 최대사용길이 | 100m | 75m | 45m |
