기타 케이블

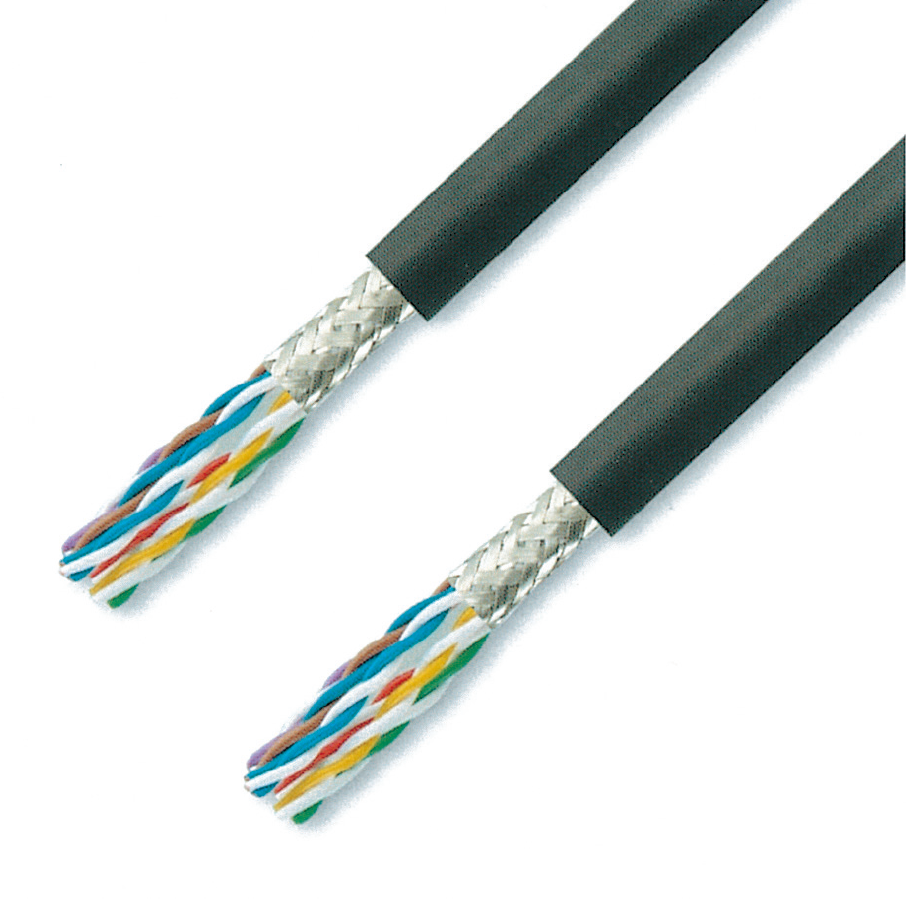

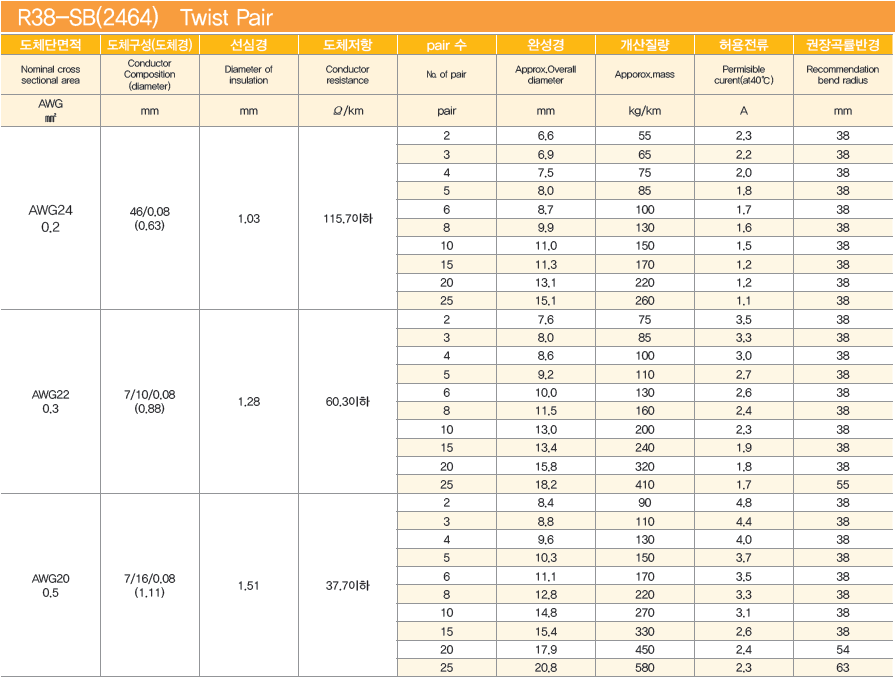

R38-SB(2464)
신호용 Twist Pair
장 점 Characteristics
굴곡반경이 작은 케이블베어(R38이상※)에 최적인 케이블입니다.
내유성, 난연성에 더불어, 내마모성에 뛰어난
활성PVC시스를 사용하고 있습니다.
종래에 없는 유연성을 가지고 있으며,
작은 공간에서의 배선도 용이 합니다.
외부로부터의 전기적 영향을 막기 위하여
편조 실드를 사용하고 있습니다.
※ 단, 케이블 완성구경16mm을 넘는 사이즈는 케이블
완성 구경의 3배이상을 굴곡R의 기준으로 해 주십시오.
적합규격Compatible Specification
UL758 (Appliance Wiring Material)-2464(80℃, 300V)
특성Characteristics
- U자휨
- 내마모
- 내유
- 0도~80도
- ROHS
- UL
- 내노이즈
- twist pair
재질Meterial
| 도 체 Conductor | 하이브리드 도체 Hybrid Conductor |
|---|---|
| 절 연 Insulation | 가교폴리에틸렌 Cross-Linked Polyethylene |
| 편조 실드 Braid shield | 주석도금 연동선 Tinned Anneald Copper |
| 외 장 Sheath | 난연·내유·활성PVC Flame-retardant·Oil-resistant·Smooth PVC |
전기특성Electrical property
| 정격전압 Rating Voltage | 300V | |
|---|---|---|
| 내전압 Dielectric strength |
AC2000V/5min | |
| 절연저항 Insulation resistance | 100MΩ-km이상(at 20℃) | |
선심식별방법Core Identification
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 靑 | 黃 | 綠 | 赤 | 紫 | 靑 | 黃 | 綠 | 赤 | 紫 | 靑 | 黃 | 綠 | 赤 | 紫 | 靑 | 黃 | 綠 | 赤 | 紫 | 靑 | 黃 | 綠 | 赤 | 紫 |
| 白 | 白 | 白 | 白 | 白 | 茶 | 茶 | 茶 | 茶 | 茶 | 黑 | 黑 | 黑 | 黑 | 黑 | 灰 | 灰 | 灰 | 灰 | 灰 | 橙 | 橙 | 橙 | 橙 | 橙 |
표면표시
DYDEN E91337
AWM 2464 80C 300V VW-1 -LF- -R AWG사이즈-
형식의 말미에, -A, -B 등을 적은 것은, 당사표준사양과 다릅니다.
(예) RMFEV-A, RMCV-SB-B

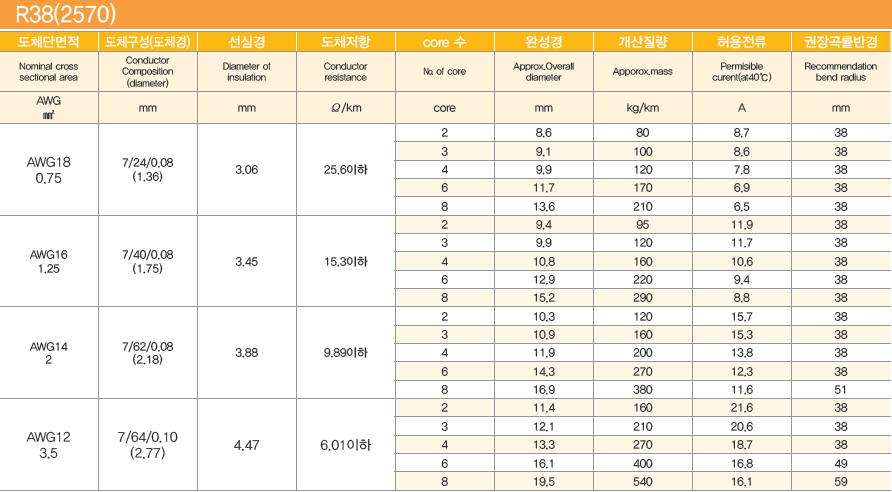

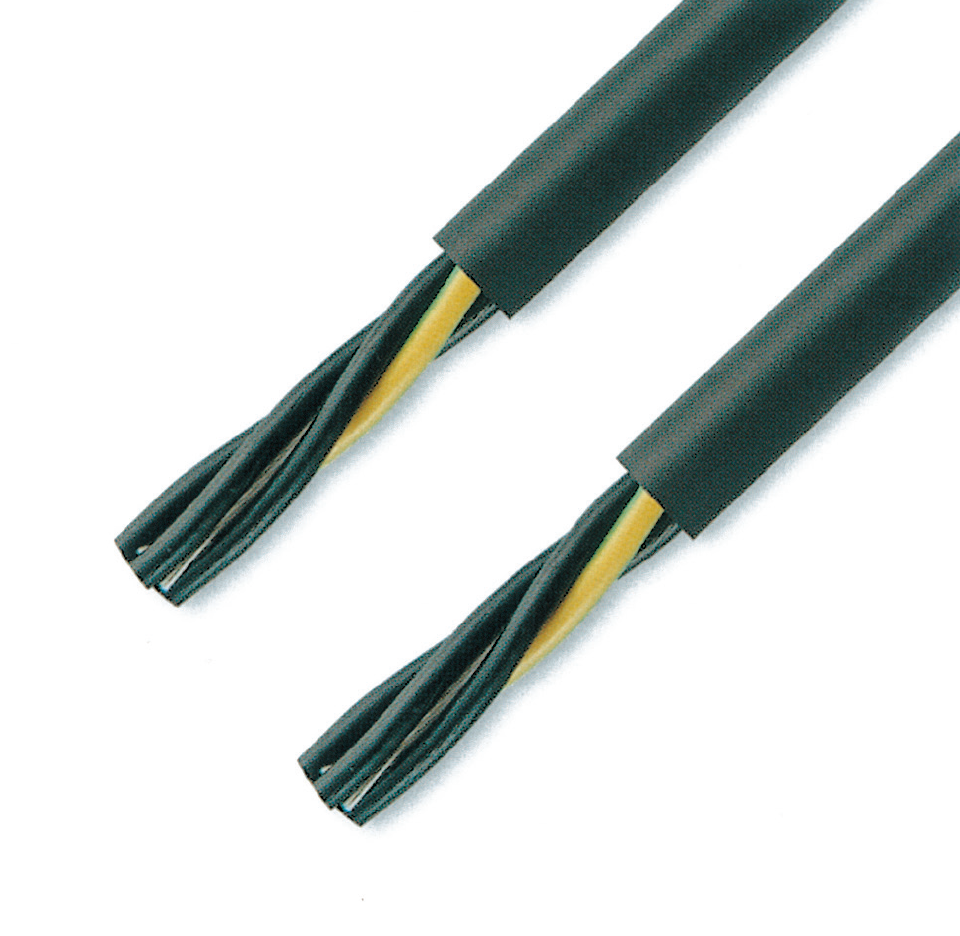

R38(2570)
Power용
장 점 Characteristics
굴곡반경의 작은 케이블베어(R38이상※)에 최적인 케이블입니다.
내유성 난연성에 더불어, 내마모성에 뛰어난
활성PVC시스를 사용하고 있습니다.
종래에 없는 유연성을 가지고 있으며
작은 공간에서의 배선도 용이 합니다.
※ 단, 케이블 완성 둘레 16mm를 넘는 사이즈는
케이블 완성 둘레 3배이상을 굴곡R의 기준으로 해 주십시오.
적합규격Compatible Specification
UL758 (Appliance Wiring Material)-2570(80℃, 600V)
특성Characteristics
- U자휨
- 내마모
- 내유
- 0도~80도
- ROHS
- UL
재질Meterial
| 도 체 Conductor | 주석도금 연동선 Tinned Anneald Copper |
|---|---|
| 절 연 Insulation | 내열PVC Heat-resistant PVC |
| 편조 실드 Braid shield | - |
| 외 장 Sheath | 난연·내유·활성PVC Flame-retardant·Oil-resistant·Smooth PVC |
전기특성Electrical property
| 정격전압 Rating Voltage | 600V | |
|---|---|---|
| 내전압 Dielectric strength |
AC2000V/5min | |
| 절연저항 Insulation resistance | 100MΩ-km이상(at 20℃) | |
선심식별방법 Core Identification
2심 - 검정색 선심에 넘버링
3심이상 - 검정색 선심에 넘버링+1심만 녹색/노란색 선심
표면표시
-DYDEN E91337 AWM 2570 80C 600V VW-1 -LF- -R38 AWG 사이즈-
형식의 말미에, -A, -B 등을 적은 것은, 당사표준사양과 다릅니다.
(예) RMFEV-A, RMCV-SB-B
