RMFEV 시리즈

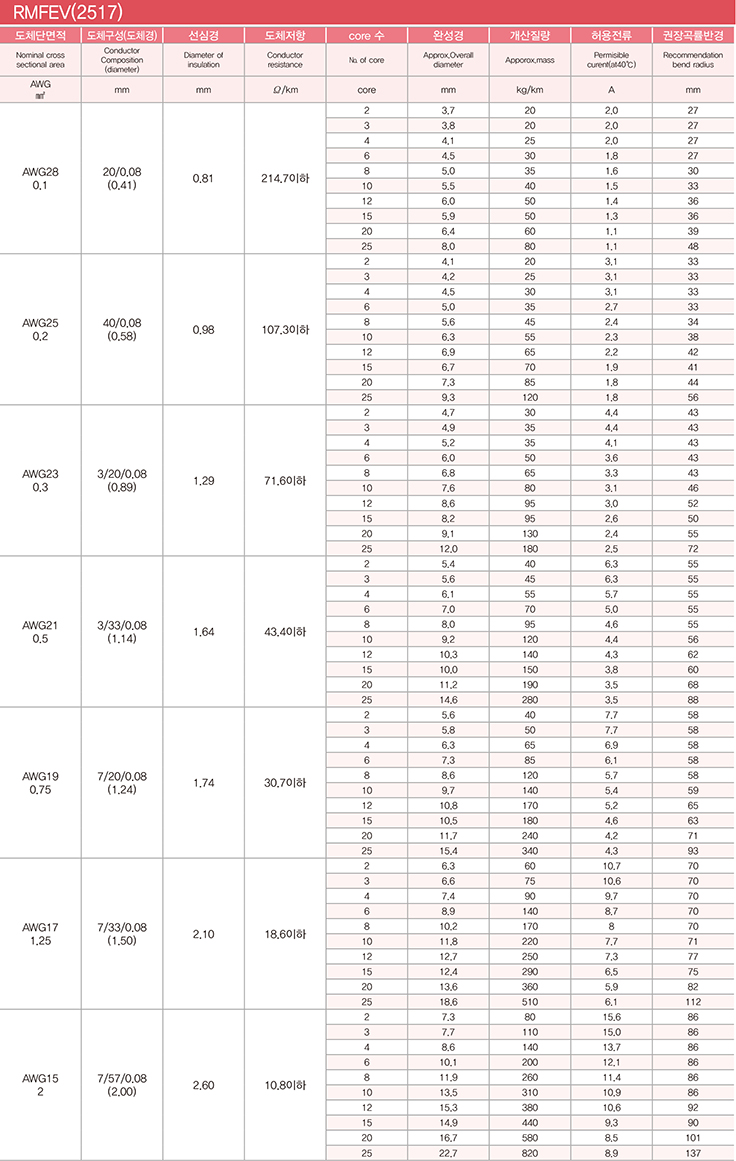

RMFEV(2517)
장 점 Characteristics
도체에 80 미크론의 극세선을, 절연체에는 단단한 표면의 미끄러움이 좋은 불소수지(ETFE)을 사용하고 있습니다. 기계적강도, 내열성, 내굴곡성에 특히 뛰어나고, 케이블의 세경화를 실현였 습니다. 외장에는 난연성, 내유성, 유연성에 뛰어난 PVC를 사용하고 있습니다.
적합규격Compatible Specification
UL758(Appliance Wiring Material)-2517(105℃, 300V)
특성Characteristics
- 굴곡
- 비틀림
- U자휨
- 내유
- 0도~105도
- ROHS
- UL
- c-ul대응가
재질Meterial
| 도 체 Conductor | 주석도금 연동선 Tinned Anneald Copper |
|---|---|
| 절 연 Insulation | ETFE |
| 편조 실드 Braid shield | - |
| 외 장 Sheath | 난연·내유성 PVC Flame-retardant·Oil-resistant PVC |
전기특성Electrical property
| 정격전압 Rating Voltage | 300V | |
|---|---|---|
| 내전압 Dielectric strength |
AC2000V/min | |
| 절연저항 Insulation resistance | 100MΩ-km이상(at 20℃) | |
선심식별방법Core Identification
1심~24심(12색의 반복)
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 黑 | 白 | 赤 | 綠 | 黃 | 茶 | 靑 | 橙 | 灰 | 紫 | 空 | 桃 | 黑 | 白 | 赤 | 綠 | 黃 | 茶 | 靑 | 橙 | 灰 | 紫 | 空 | 桃 |
25심(5C 유니트를 식별 테이프색으로 식별)
| 선심No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 절연색 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 |
| 식별테이프색 | 靑 | 黃 | 綠 | 赤 | 紫 | ||||||||||||||||||||
RMFEV 시리즈
RMFEV(CL3)
장 점 Characteristics
RMFEV시리즈의 NFPA79지원제품이 새롭게 등장!!
NFPA79(2007년도 판)에서의 전선 사용범위규정에 따라 RMFEV시리즈의 NFPA79지원에 관한 고객의 요구, 기대에 부 응하기 위하여 당사에서는 독자적인 설계능력, 개발력을 활용한 고수명(高壽命) 케이블을 개발하였습니다.
| 인 증 | UL | AWM | CSA AWM |
|---|---|---|---|
| 형식·기호 | CL3 | Style2517 | Ⅰ/Ⅱ, A/B |
| 적합규격 | UL13 | UL758 | C22.2 No.210.2 |
| 정격온도 | 105℃ | 105℃ | 105℃ |
| 정격전압 | 300V상당 | 300V | 300V |
| 난연성능 | UL 1685 | VW-1 | FT1 |
업계에서 선도적인 내구성 2000만회이상의 내굴곡수명

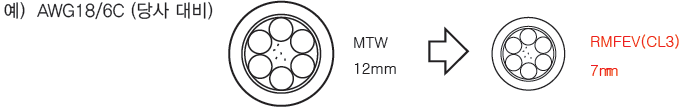

ETFE절연을 사용하여 압도적인 세경화(細徑化)를 실현
외경이 크고, 내굴곡성능이 떨어지는 케이블 (MTW : Machine Tool Wire 등)로 로봇내부배선에 난처하시다면 RMFEV(CL3)로 그 차이를 직접 체험해 보십시오.
표면표시
-DYDEN E91337
AWM 2517 105C 300V VW-1 -LF- -
형식의 말미에, -A, -B 등을 적은 것은, 당사표준사양과 다릅니다.
(예) RMFEV-A, RMCV-SB-B
