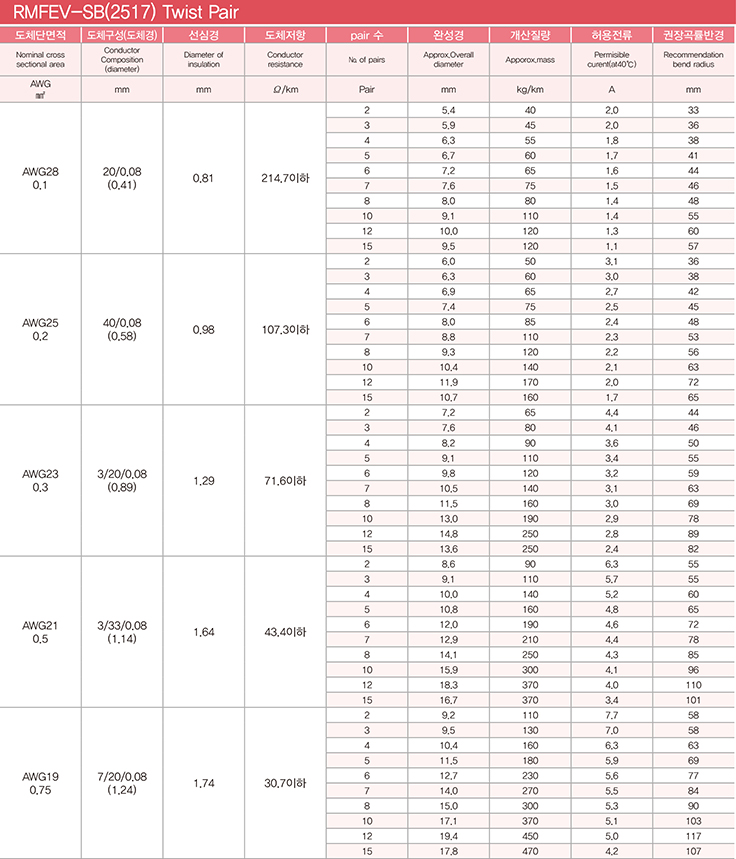

RMFEV 시리즈
RMFEV-SB(2517)
Twist Pair
장 점 Characteristics

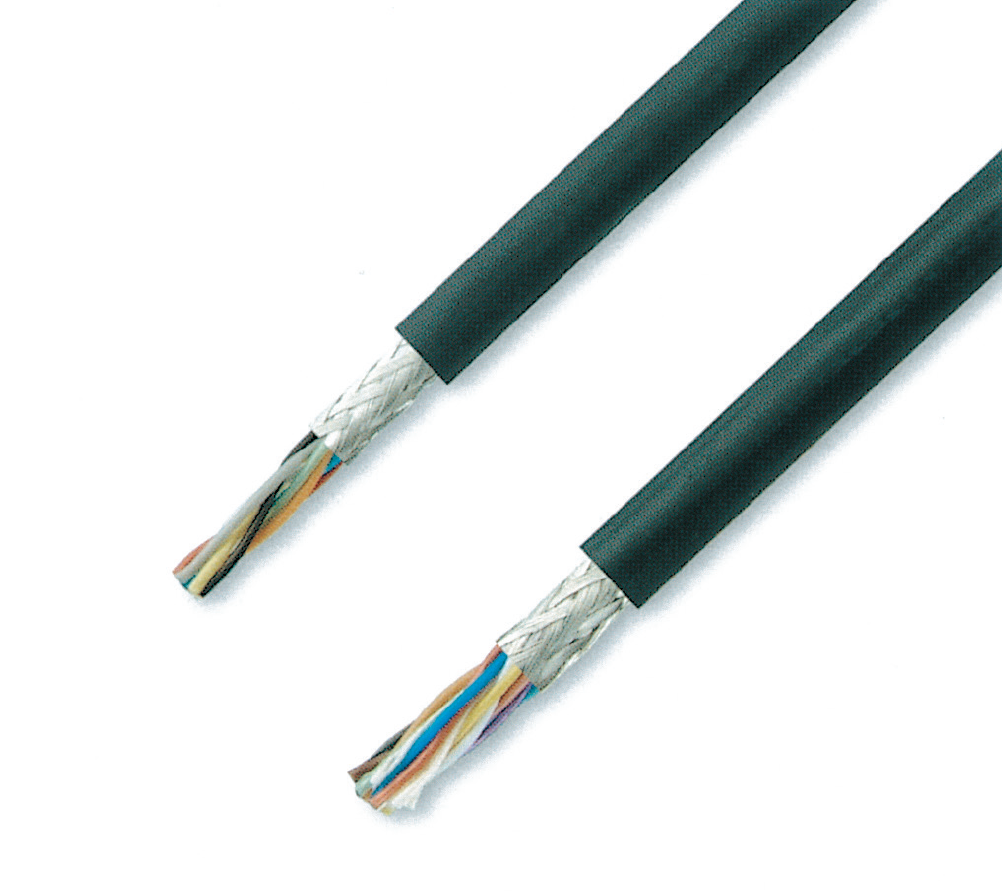

도체에 80 미크론의 극세선을, 절연체에는 단단한 표면의 미끄러움이 좋은 불소수지(ETFE)을 사용하고 있습니다. 기계적강도, 내열성, 내굴곡성에 특히 뛰어나고, 케이블의 세경화를 실현하였습니다. 외장에는 난연성, 내유성, 유연성에 뛰어난 PVC를 사용하고 있습니다. 외부에서의 전기적 영향을 막기 위하여 편조 실드를 적용하였습니다.
적합규격Compatible Specification
UL758(Appliance Wiring Material)-2517(105℃, 300V)
특성Characteristics
- 굴곡
- 비틀림
- U자휨
- 내유
- 0도~105도
- ROHS
- UL
- c-ul대응가
- 내노이즈
- twist pair
재질Meterial
| 도 체 Conductor | 주석도금 연동선 Tinned Anneald Copper |
|---|---|
| 절 연 Insulation | ETFE |
| 편조 실드 Braid shield | 주석도금 연동선 Tinned Anneald Copper |
| 외 장 Sheath | 난연·내유성PVC Flame-retardant·Oil-resistant PVC |
전기특성Electrical property
| 정격전압 Rating Voltage | 300V | |
|---|---|---|
| 내전압 Dielectric strength |
AC2000V/min | |
| 절연저항 Insulation resistance | 100MΩ-km이상(at 20℃) | |
선심식별방법Core Identification
1대~6대
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| 黃 | 赤 | 綠 | 灰 | 空 | 紫 |
| 白 | 靑 | 橙 | 黑 | 茶 | 桃 |
7대~24대
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 靑 | 黃 | 綠 | 赤 | 紫 | 靑 | 黃 | 綠 | 赤 | 紫 | 靑 | 黃 | 綠 | 赤 | 紫 | 靑 | 黃 | 綠 | 赤 | 紫 | 靑 | 黃 | 綠 | 赤 |
| 白 | 白 | 白 | 白 | 白 | 茶 | 茶 | 茶 | 茶 | 茶 | 黑 | 黑 | 黑 | 黑 | 黑 | 灰 | 灰 | 灰 | 灰 | 灰 | 橙 | 橙 | 橙 | 橙 |
25심(5C 유니트를 식별 테이프색으로 식별)
| 대No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 절연체색 | 黃 | 赤 | 綠 | 灰 | 空 | 黃 | 赤 | 綠 | 灰 | 空 | 黃 | 赤 | 綠 | 灰 | 空 | 黃 | 赤 | 綠 | 灰 | 空 | 黃 | 赤 | 綠 | 灰 | 空 |
| 白 | 靑 | 橙 | 黑 | 茶 | 白 | 靑 | 橙 | 黑 | 茶 | 白 | 靑 | 橙 | 黑 | 茶 | 白 | 靑 | 橙 | 黑 | 茶 | 白 | 靑 | 橙 | 黑 | 茶 | |
| 식별테이프색 | 靑 | 黃 | 綠 | 赤 | 紫 | ||||||||||||||||||||
표면표시
-DYDEN E91337
AWM 2517 105C 300V VW-1 -LF- -
형식의 말미에, -A, -B 등을 적은 것은, 당사표준사양과 다릅니다.
(예) RMFEV-A, RMCV-SB-B
