RMDV 시리즈

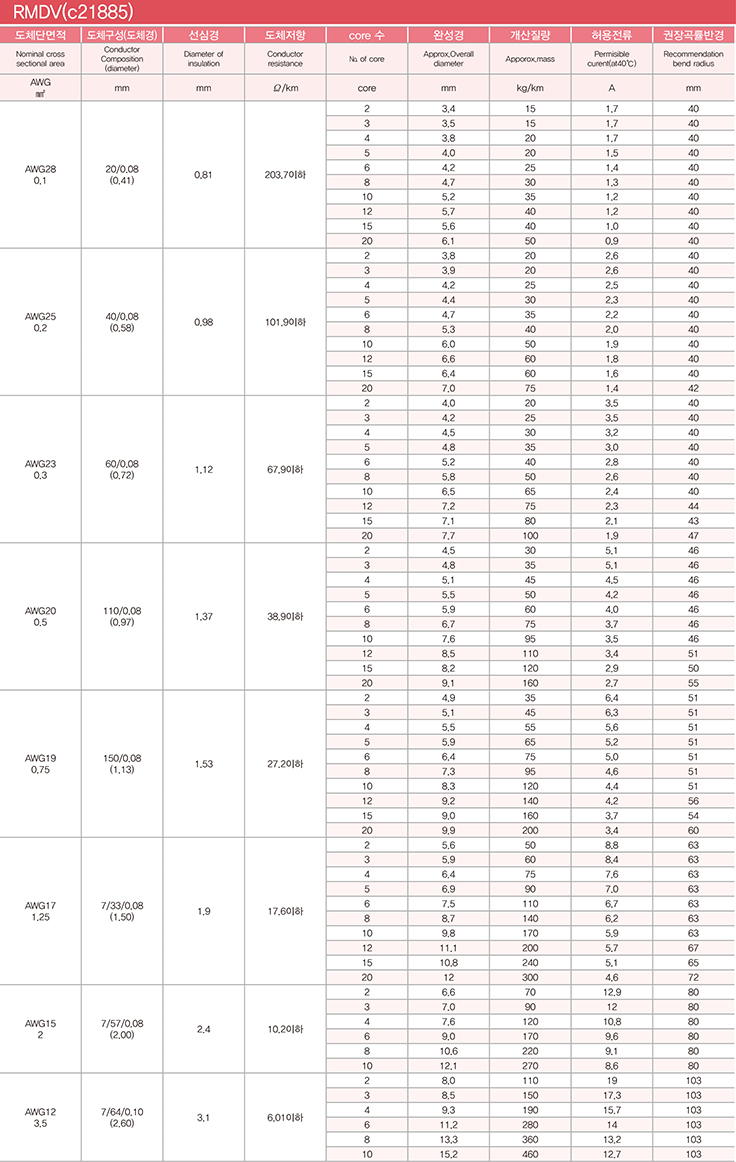

RMDV(c21885)
장 점 Characteristics

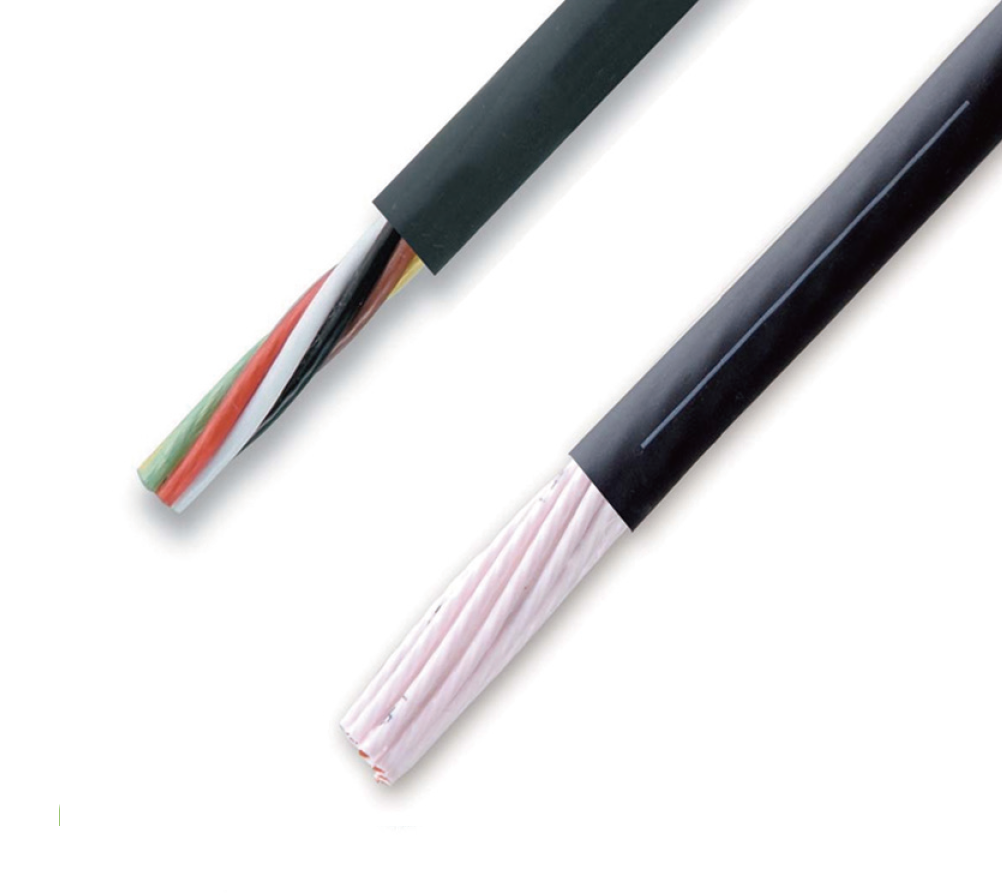

도체에 80 미크론의 극세선을, 절연체에는 내굴곡성·내마모성이 우수한 자체 개발 엘라스토머 소재를 사용하여 세경화를 실현하였습니다. 외장에는 난연성, 내유성, 유연성이 뛰어난 PVC를 사용하고 있습니다.
적합규격Compatible Specification
UL758(Appliance Wiring Material)-21885(105℃, 600V)
CSA(C22.2 No.210.2)-(105℃, 600V)
특성Characteristics
- 굴곡
- 비틀림
- U자휨
- 내유
- 0도~105도
- ROHS
- UL
- c-ul대응가
- 세경
재질Meterial
| 도 체 Conductor | 연동선 Anneald Copper |
|---|---|
| 절 연 Insulation | 특수탄성중합체 Special Elastomer |
| 편조 실드 Braid shield | - |
| 외 장 Sheath | 난연·내유성PVC Flame-retardant·smooth PVC |
전기특성Electrical property
| 정격전압 Rating Voltage | 600V | |
|---|---|---|
| 내전압 Dielectric strength |
AC2000V/min | |
| 절연저항 Insulation resistance | 100MΩ·km이상(at 20℃) | |
선심식별방법Core Identification
AWG28~AWG23
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 黑 | 白 | 赤 | 綠 | 黃 | 茶 | 靑 | 橙 | 灰 | 紫 | 空 | 桃 | 黑 | 白 | 赤 | 綠 | 黃 | 茶 | 靑 | 橙 |
AWG20~AWG12(1심~4심)
| 1 | 2 | 3 | 4 |
|---|---|---|---|
| 黑 | 白 | 赤 | 黃 |
5심이상(넘버링식별)
| 절연색 | 白 |
|---|---|
| 넘버링색 | 黑 |
표면표시
RMDV0.2㎟ －DYDEN E91337 c
us AWM 105C 600V 21885 HF Ϩ A/B FT2 LFV－
형식의 말미에, -A, -B 등을 적은 것은, 당사표준사양과 다릅니다.
(예) RMFEV-A, RMCV-SB-B
