통신 케이블
LAN용 케이블
장 점 Characteristics

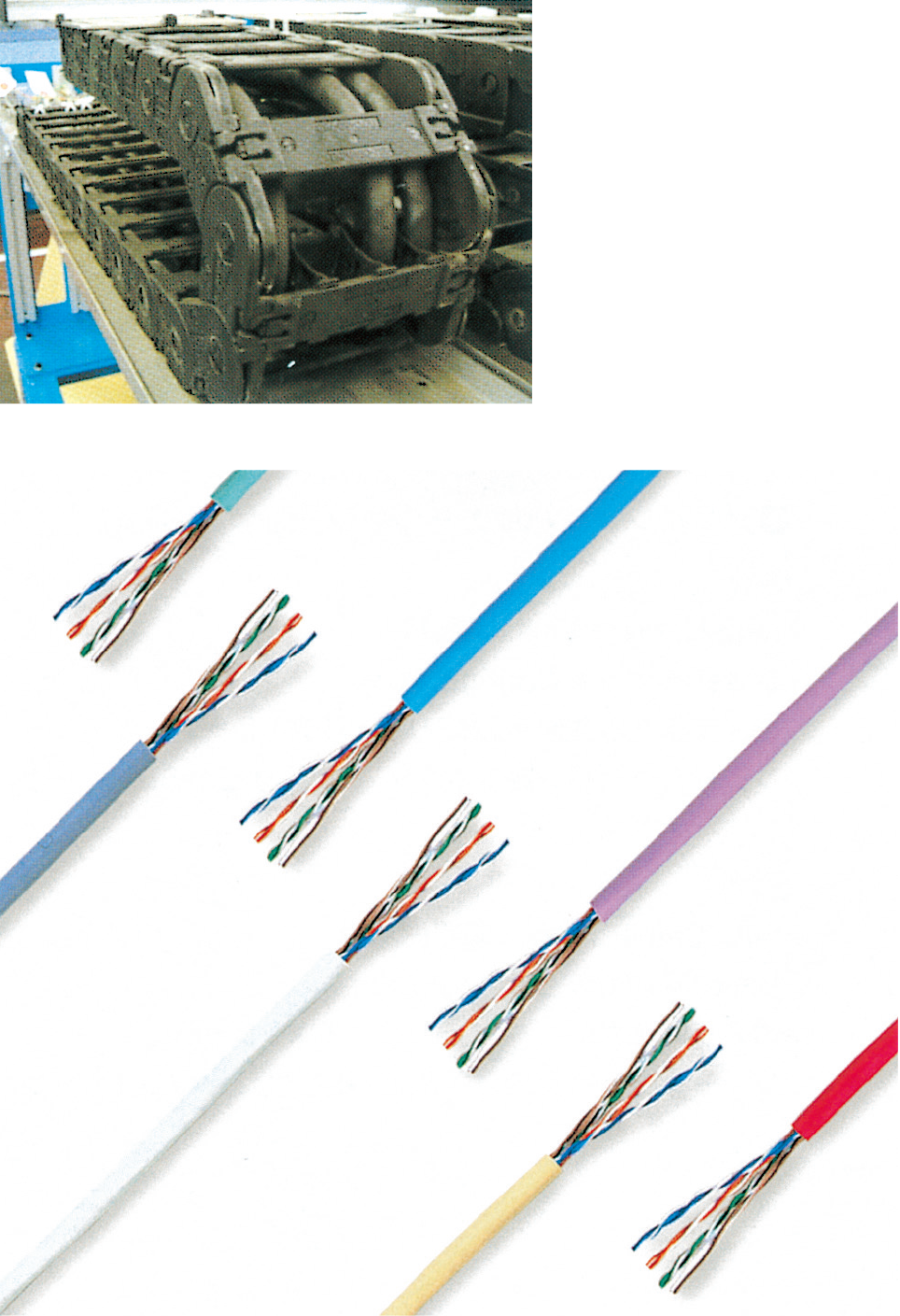

FA.로보트용도에 적합한 Ethernet용 케이블입니다. 종래의 LAN 케이블보다 크게 향상된 내굴곡성을 가지고, 케이블베어 등의 가동부에 적합합니다 내유성, 유연성에 더불어 내마모성에 우수한 활성PVC외장을 사용한 RJ45컨텍터 등 각종 컨넥터에 접속가능합니다.
RM-LAN2 AWG26 / 4P
적합규격Compatible Specification
UL758(Appliance Wiring Material)-20276(80℃,30V)
특성Characteristics
- U자휨
- 내마모
- 내유
- 0도~80도
- ROHS
- UL
- 내노이즈
사양Specification
| 항 목 | 표준치 |
|---|---|
| S I Z E | AWG26/4P |
| AWG26선심경(mm) | 0.98 |
| 실 드 | 차폐 테이프+편조 |
| 외 장 | 난연.내유.활성PVC(검정) |
| 완성 경(mm) | 6.2 |
| 최대전송거리 | 45m(Category5) |
| 특성 임피던스 | 85~115Ω(at1~100MHz) |
당사에서의 가동시험으로,500만회의 가동평가를 하였습니다.
| 시 험 조 건 | 케이블베어에 배선한 U자휨 |
|---|---|
| 케이블 굴곡반경R | 60mm |
| 시 험 속 도 | 60회 왕복/분 |
이외에, TIA/EIA-568-A-5에 적합한 Enhanced Category5 의 성능을 보유한, 초고속 전송(G Bit Ethernet 등)에 대응 가능한 LAN용 UTP 케이블에 관해서도 상담 가능합니다.

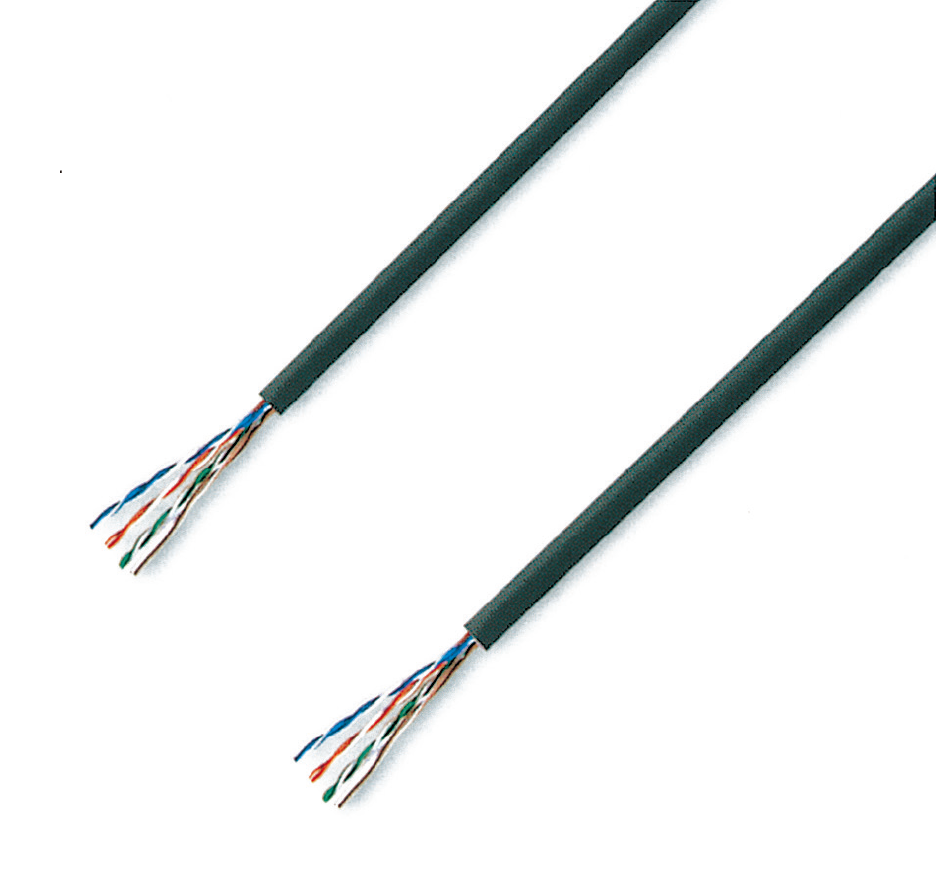

RM-LAN4
FA용도로도 이더넷이 보급되어가고 있고, 규격을 지원하는 전송요구에 더불어 내굴곡성·내소음성도 요구되는 산업용기기의 배선에 추천합니다.
특성Characteristics
가동용 케이블의 기술을 기반으로 50μ소선의 연선(撚線)도체를 사용함으로써 기존의 LAN케이블을
훨씬 능가하는 내굴곡성을 보유하고 있습니다.
외부의 소음을 줄이기 위해 차폐테이프+편조실드의 2중 실드를 실시하였습니다.
범용 RJ-45플러그에 연결하여 사용할 수 있습니다.
UL규격지원(AWM Style 20276 80℃、30Ｖ) UL VW-1의 난연성을 보유하고 있습니다.

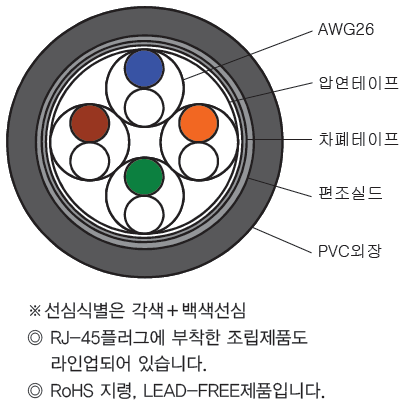

케이블 구성
| 도 체 | 구 성 | 7/11/0.05(AWG26) |
|---|---|---|
| 외 경 | φ0.58mm | |
| 절연체 | 재 질 | 가교 폴리에틸렌 |
| 외 경 | φ0.98mm | |
| 조 수(組數) | ４조(組) | |
| 실 드 | 차폐테이프＋편조실드 | |
| 외 장 재 | 난연·내유·활성PVC(Black) | |
| 케이블 외경 | φ6.3mm | |
케이블 특성
| 케이블 최대길이 | 45m(카테고리5 대응) | |
|---|---|---|
| 굴 곡 성 | 500만회이상(곡률반경60mm) | |
| 특성임피던스 | 85~115Ω(at 1~100MHz) | |
| 감쇠량 | 1MHz | 3.0dB/100m이하 |
| 16MHz | 17.0dB/100m이하 | |
| 100MHz | 45.0dB/100m이하 | |
| NEXT | 1MHz | 62dB이상 |
| 16MHz | 44dB이상 | |
| 100MHz | 32dB이상 | |
RM-LAN(CL2)
[NFPA79] 지원하는 가동용 이더넷 케이블을 출시하였습니다. 내굴곡성·내소음성이 요구되는 산업용 기기의 배선에 추천합니다.
특성Characteristics
·가동용케이블의 노하우를 활용하여 80μ소선의 연선(撚線) 도체를 채용함으로써 기존의 LAN케이블을 훨씬 능가하는 내굴곡성을 보유하고 있습니다
·소음을 줄이기 위해 차폐테이프＋편조차폐의 2중 실드를 실시하고 있습니다.
·범용 RJ-45플러그에 연결하여 사용할 수 있습니다.
·NFPA79지원, UL1685(수직트레이시험) 의 난연성을 보유하고 있습니다.
| 인 증 | UL | AWM |
|---|---|---|
| 형식·기호 | ＣＬ２ | Style 20276 |
| 적 합 규 격 | UL13 | UL758 |
| 정 격 온 도 | 105℃ | 80℃ |
| 정 격 전 압 | 30Ｖ 상당 | 30Ｖ |
| 난 연 성 능 | UL 1685 | VW-1 |

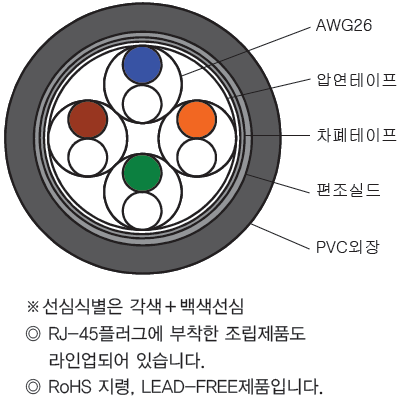

케이블 구성
| 도 체 | 구 성 | 33/0.08（AWG26） |
|---|---|---|
| 외 경 | φ0.53mm | |
| 절연체 | 재 질 | ＦＥＰ |
| 외 경 | φ0.98mm | |
| 조 수(組數) | ４조(組) | |
| 실 드 | 차폐테이프＋편조차폐 | |
| 외 장 재 | 난연·내유PVC(Black) | |
| 케이블 외경 | φ6.4mm | |
케이블 특성
| 케이블 최대길이 | 50m(카테고리5 지원) | |
|---|---|---|
| 굴 곡 성 | U자 | 1000만회(R=38mm) |
| 꼬임횟수 | 1000만회(±180°, L=300mm) | |
| 특성임피던스 | 85~115Ω(at 1~100MHz) | |
※당사에서의 가동시험에 의해 실제 측정한 값이고, 보증 값은 아닙니다.
RM-CAT5e
Gigabit Ethernet (1000BASE-T방식) 지원하는 가동용 실드 부착 LAN 케이블을 출시하였습니다.
고속전송·내굴곡성이 요구되는 산업용 카메라 등의 배선에 추천합니다.
특성Characteristics
가동용케이블의 노하우를 활용하여 80μ소선의 연선(撚線)도체를 채용함으로써 기존의 LAN케이블을 훨씬 능가하는 내굴곡성을 보유하고 있습니다.
전송속도 1Gbps 지원하는 LAN케이블입니다.
소음을 줄이기 위해 차폐테이프＋편조차폐의 2중 실드를 실시하고 있습니다.
범용RJ-45플러그에 부착하여 사용할 수 있습니다.
UL규격지원(AWM Style 20276 80℃、30Ｖ) UL VW-1의 난연성을 취득하였습니다.

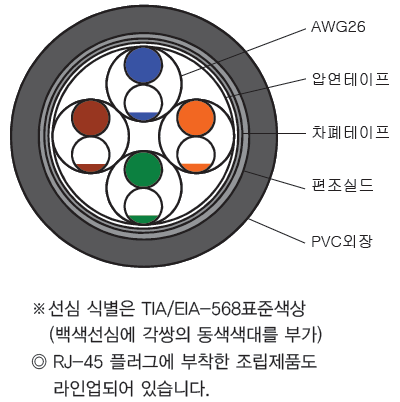

케이블 구성
| 도 체 | 구 성 | 33/0.08（AWG26） |
|---|---|---|
| 외 경 | φ0.53mm | |
| 절연체 | 재 질 | ＦＥＰ |
| 외 경 | φ0.97mm | |
| 조 수(組數) | ４조(組) | |
| 실 드 | 차폐테이프＋편조실드 | |
| 외 장 재 | 난연·내유·활성PVC(Black) | |
| 케이블 외경 | φ6.8mm | |
케이블 특성
| 케이블 최대길이 | ４５ｍ(카테고리５e대응) | |
|---|---|---|
| 굴 곡 성 | U자 | 1000만회(R=38mm) |
| 굴곡 | 200만회(R=40mm) | 꼬임횟수 | 1000만회(±180°, L=300mm) |
| 특성임피던스 | 85~115Ω(at 1~100MHz) | |
| 감쇠량(20℃) | 22dB/45m이하(at 100MHz) | |
| PSNEXT | 32.3dB以上(at 100MHz) | |
※당사에서의 가동시험에 의해 실제 측정한 값이고, 보증 값은 아닙니다.
