RMCV 시리즈

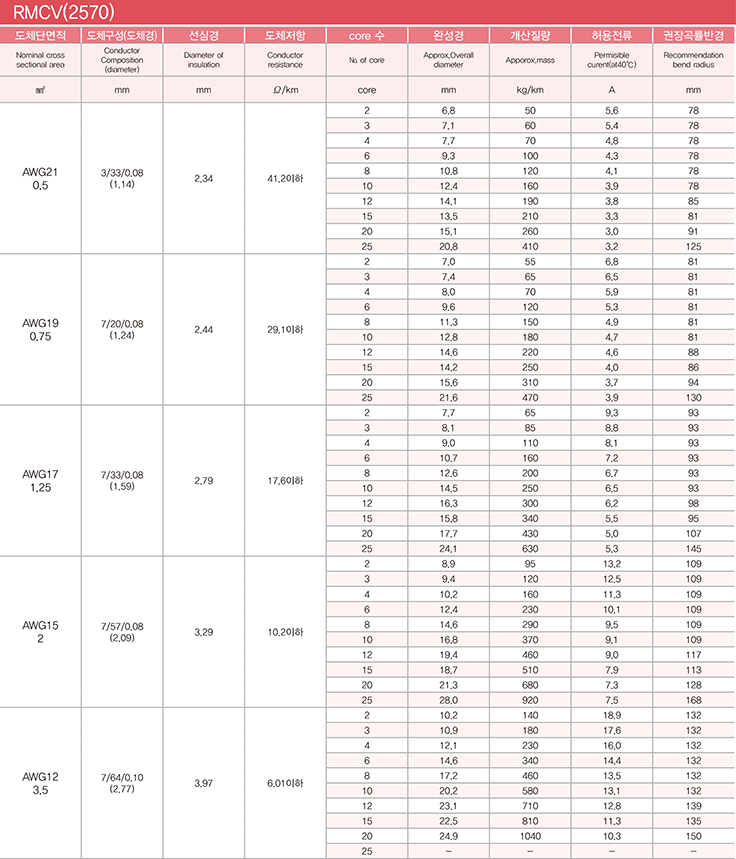

RMCV(2570)
장 점 Characteristics

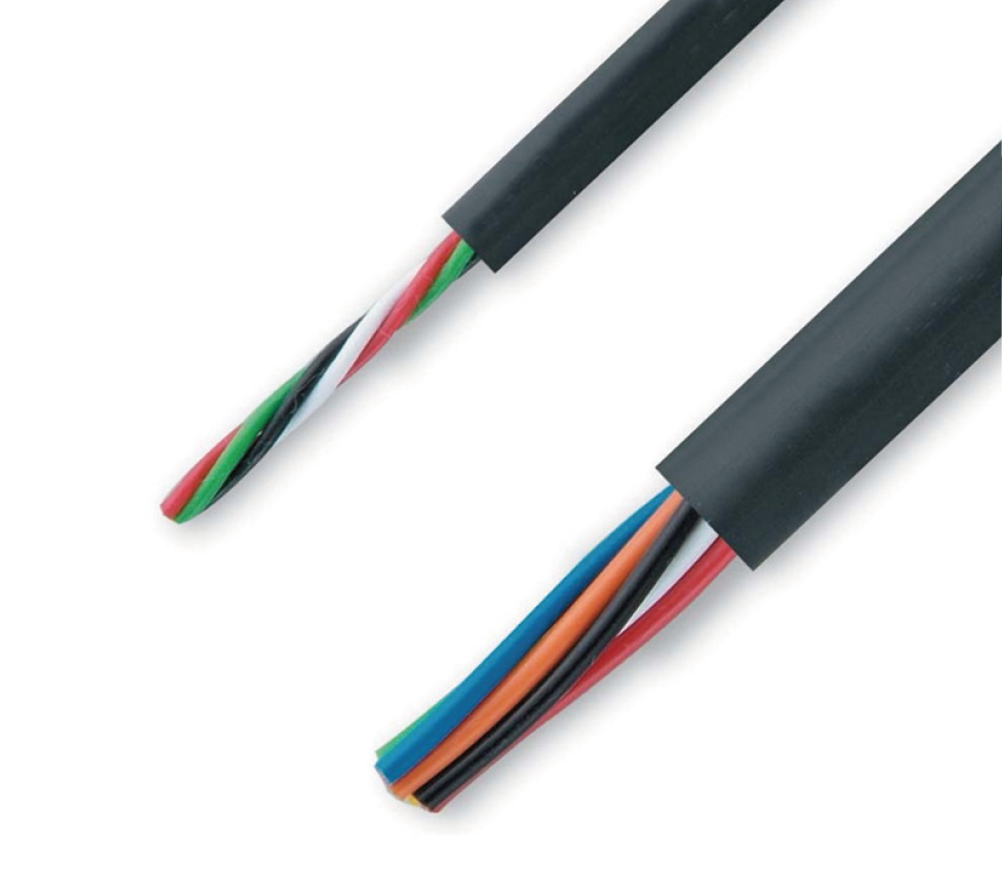

도체에 80 미크론의 극세선을, 절연체에는 단단하고 미끄러움이 좋고 전기특성이 뛰어난 가교 폴리 에틸렌을 사용하고 있는 내굴곡성이 뛰어난 케이블입니다. 외장에는 난연성, 유연성이 뛰어난 PVC를 사용하고 있습니다.
적합규격Compatible Specification
UL758(Appliance Wiring Material)-2570(80℃, 600V)
특성Characteristics
- 굴곡
- 비틀림
- U자휨
- 내유
- 0도~80도
- ROHS
- UL
- c-ul대응가
재질Meterial
| 도 체 Conductor | 연동선 Anneald Copper |
|---|---|
| 절 연 Insulation | 가교폴리에틸렌 Cross-Linked Polyethylene |
| 편조 실드 Braid shield | - |
| 외 장 Sheath | 난연·내유성PVC Flame-retardant·smooth PVC |
전기특성Electrical property
| 정격전압 Rating VoltageM | 600V | |
|---|---|---|
| 내전압 Dielectric strength |
비UL품 | AC1500V/min |
| UL품 | AC2000V/min | |
| 절연저항 Insulation resistance | 100MΩ·km이상（at20℃） | |
선심식별방법Core Identification
1심~24심(12색의 반복)
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 黑 | 白 | 赤 | 綠 | 黃 | 茶 | 靑 | 橙 | 灰 | 紫 | 空 | 桃 | 黑 | 白 | 赤 | 綠 | 黃 | 茶 | 靑 | 橙 | 灰 | 紫 | 空 | 桃 |
25심(5C 유니트를 식별 테이프색으로 식별)
| 선심No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 절연색 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 | 黑 | 白 | 赤 | 綠 | 黃 |
| 선심식별색 | 靑 | 黃 | 綠 | 赤 | 紫 | ||||||||||||||||||||
표면표시
(비UL제품)…DYDEN제조년 -LF- … （UL제품）－DYDEN E91337
AWM 2570 80C 600V VW-1 -LF-－
형식의 말미에, -A, -B 등을 적은 것은, 당사표준사양과 다릅니다.
(예) RMFEV-A, RMCV-SB-B
