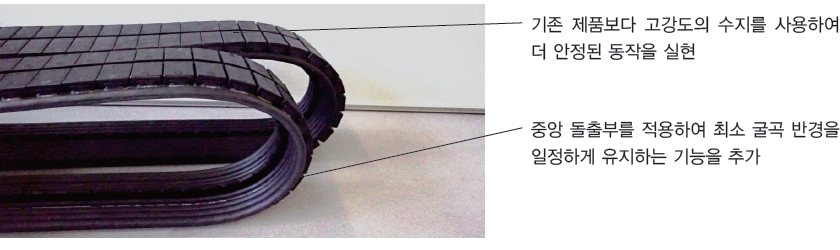

R-MadyloII는 케이블 베어를 사용하지 않고 자립 주행할 수 있는 FLAT 케이블 입니다. 새로운 디자인, 새로운 재질의 블록 을 적용하여 동작의 안정성을 비약적으로 향상시켜 기존 R-MadyloI 대비 2 배의 스트로크를 실현하였습니다.

특성Characteristics

자립동작 : 고경도 수지 블록을 FLAT 케이블 뒷면에 배치하여, 처짐을 방지하고 자립하여 굴곡 주행을 합니다.

내굴곡성 : 내굴곡 케이블 제조를 통해 축적된 기술을 바탕으로 뛰어난 내굴곡성을 가지고 있습니다.

저소음·저발진 : 케이블 베어 및 케이블의 접촉이 없어 소음·분진이 감소합니다.

공간절약 : 일반적으로 케이블 베어는 단면적의 약 30%를 사용할 수 없지만, R-MadyloII는 블록 단면적 뿐이므로
공간 절약이 가능합니다.

배선성 : 바로 접동 동작부에 설치되므로 쉽게 배선이 가능합니다.

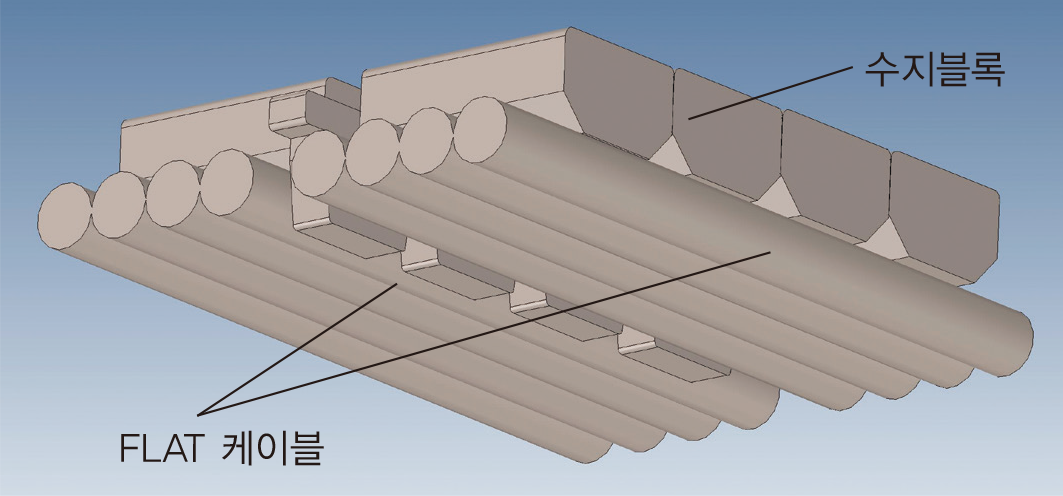

제품구조Product structure

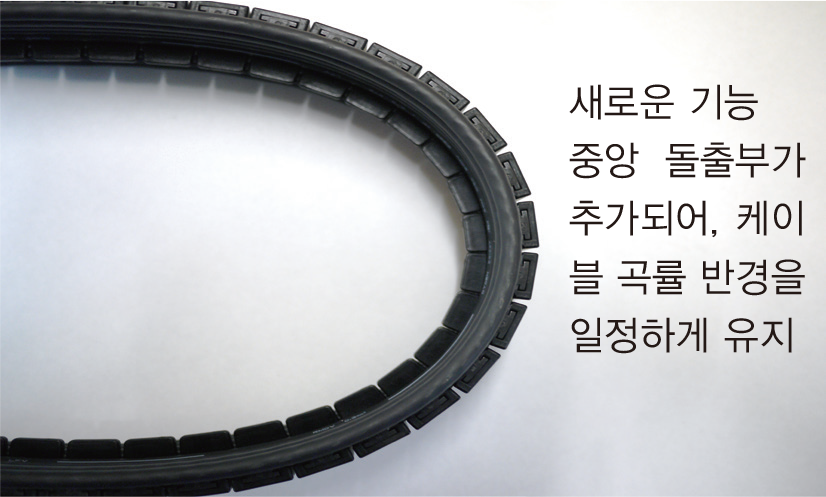

기존 FLAT 케이블과 수지 블록이 일체화된 구조로 되어있으며, 블록 중앙부에 굴곡 반경을 일정하게 유지하기 위한 돌출부가 적용,
FLAT 케이블을 블록의 좌우에 배치하는 구조입니다. FLAT 케이블 사양은 기존과 같이, 고객의 요구에 따라 설계 가능합니다.

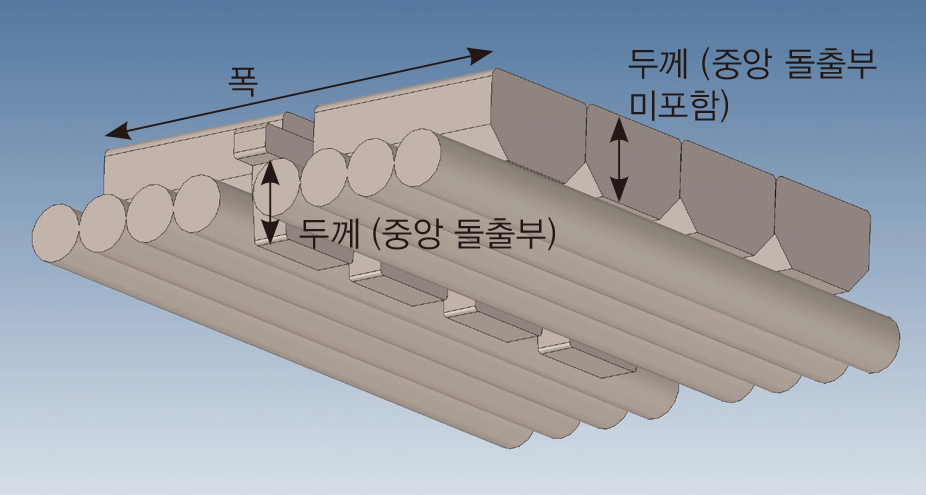

블록부는 수지 성형품이며, 아래 표의 두가지 타입이 있습니다. FLAT 케이블의 크기, 무게, 스트로크에 따라 선정 선정합니다.

주요사항Important performance

권장곡률반경 : 50~110mm(케이블의 권장곡률반경 충족)

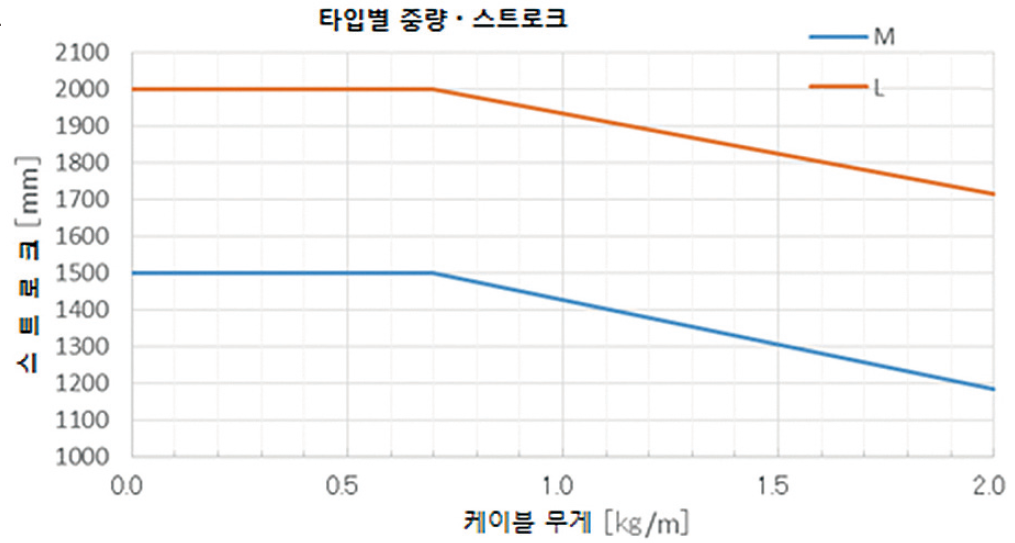

스트로크

※ FLAT 케이블을 2단으로 적재시,
적재된 케이블의 무게도 가산합니다.

가속도 : 3G이하

블록에 케이블을 접차하는 부분의 폭 :M타입：27mm×2개 / L타입：35mm×2개

2단 적재 배선 : 가능

내굴곡성 : 500만회이상(평가 진행 중)

내열성 :UL규격 정격 80℃에 해당하는 재질을 사용

난연성 :케이블 부 : UL VW-1 케이블을 사용 / 블록 부 : 없음

※ 사양 범위 외에서 사용하는 경우에는 사전에 상담이 필요합니다.

케이블 설치기준Cable installation standards

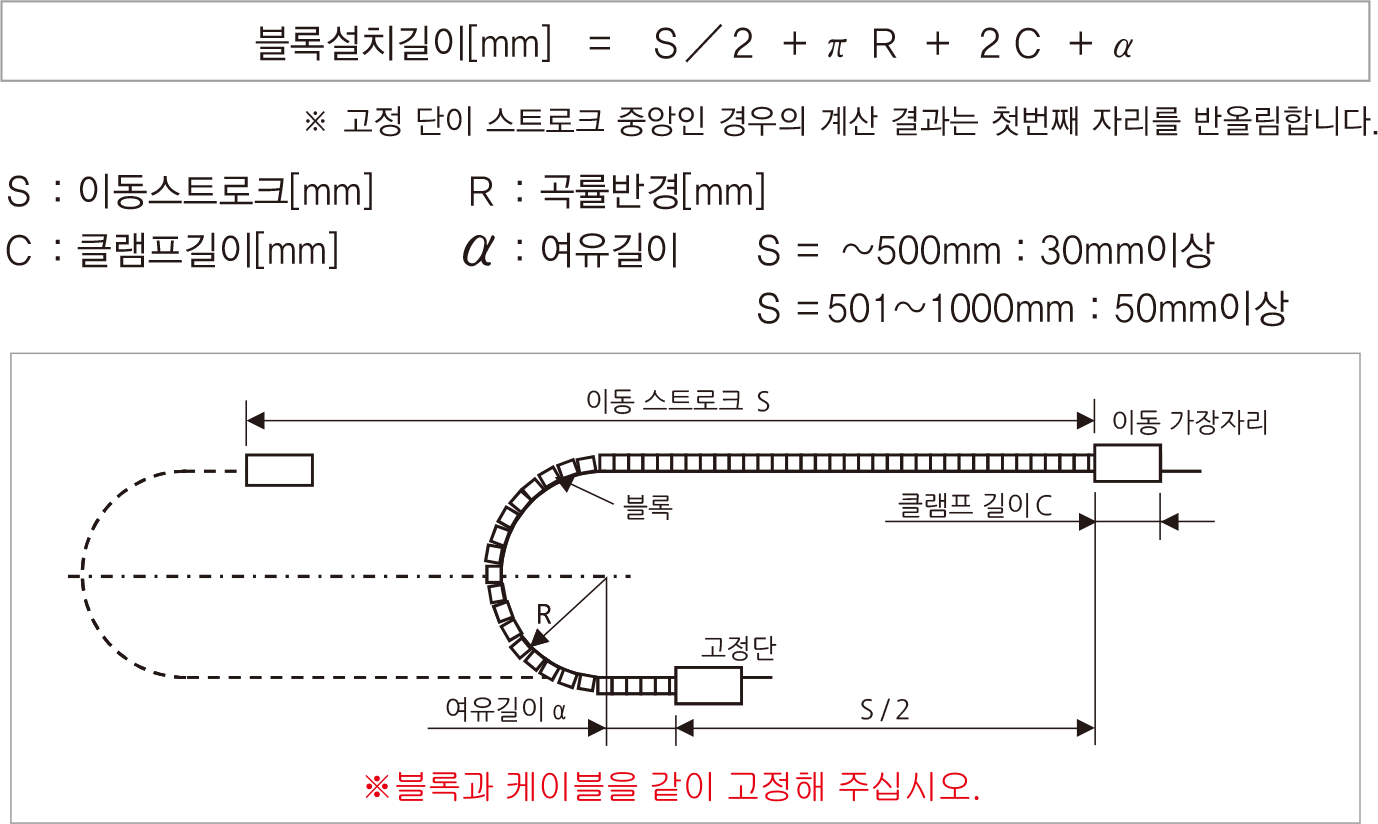

블록 설치 길이

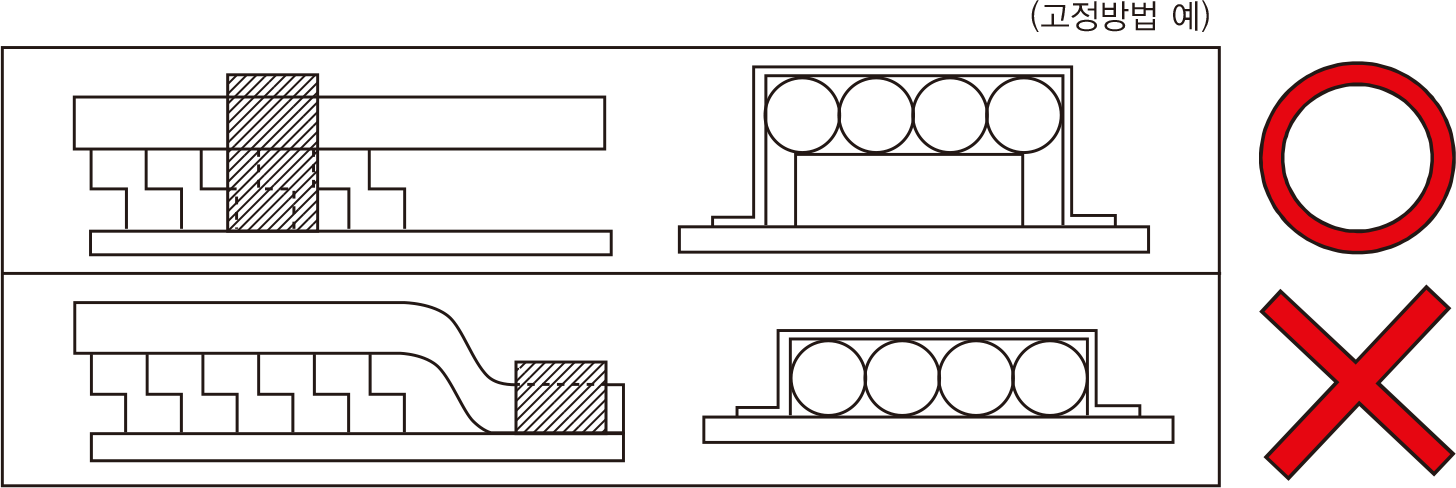

케이블 고정 방법

반드시 블록과 케이블을 함께 고정하십시오. 케이블만 고정하게 되면 케이블의 처짐이나 블록의 분리 원인이됩니다.
자세한 내용은 문의해 주십시오.

기술데이터

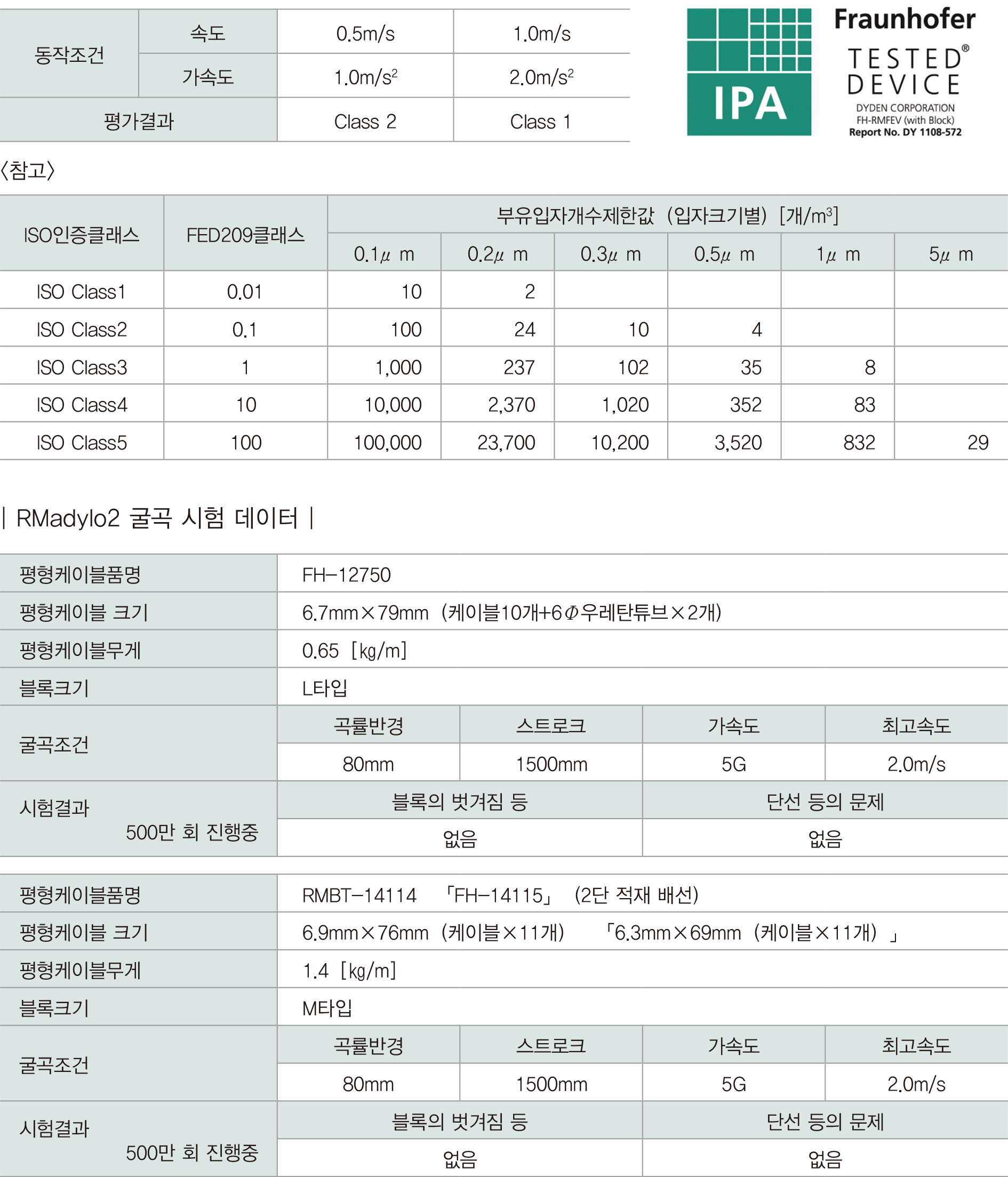

분진량 시험 데이터
분진량에 대한 IPA 인증 평가 결과를 확인할 수 있습니다.
「ISO14644-1」에 기반된 청정도 클래스로서, 아래 표의 인증을 취득하였습니다
