RMDH 시리즈

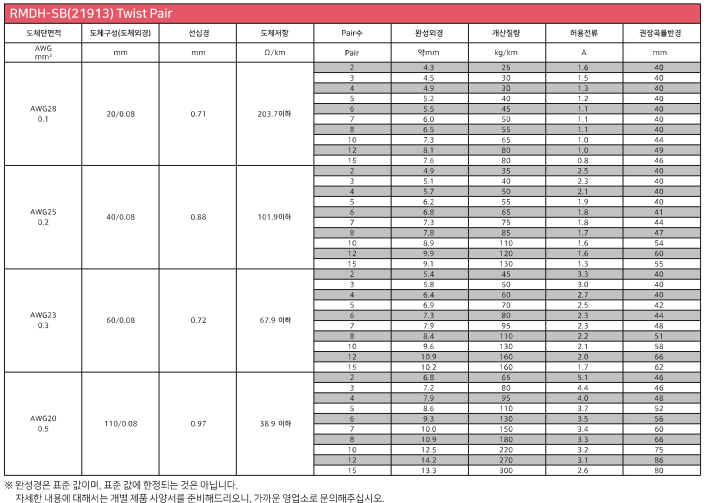

RMDH-SB(21913) Twist Pair
장 점 Characteristics
다이덴 케이블 중 가장 얇고, 업계 TOP CLASS의 얇음과 내굴곡성을 자랑하는 시리즈입니다. 배선 공간이 좁은 곳에서 배선에 최적이며, U자 굽힘과 좌우굴곡, 비틀림 동작에 대응합니다.
적합규격Compatible Specification
UL758(Appliance Wiring Material) -21913 (105℃, 30V)
특성Characteristics
- 굴곡
- 비틀림
- U자휨
- 내유
- 0도~105도
- ROHS
- UL
- c-ul대응가
재질Meterial
| 도 체 Conductor | 주석도금 연동선 Tinned Anneald Copper |
|---|---|
| 절 연 Insulation | 특수 엘라스토머 |
| 편조 실드 Braid shield | 주석도금 연동선 |
| 외 장 Sheath | 얇은 내마모성 PVC Flame-retardant·Oil-resistant PVC |
전기특성Electrical property
| 정격전압 Rating Voltage | 30V | |
|---|---|---|
| 내전압 Dielectric strength |
AC500V/min | |
| 절연저항 Insulation resistance | 100MΩ-km이상(at 20℃) | |
선심식별방법Core Identification
1pair~15pair
| 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 노 | 빨 | 초 | 회 | 하 | 보 | 파 | 노 | 초 | 빨 | 보 | 파 | 노 | 초 | 빨 | 보 | 파 | 노 | 초 | 빨 | 보 | |
| 흰 | 파 | 주 | 검 | 갈 | 분 | 흰 | 흰 | 흰 | 흰 | 흰 | 갈 | 갈 | 갈 | 갈 | 갈 | 검 | 검 | 검 | 검 | 검 |
RMDH로 로봇 팔의 세경화, 경량화를 실현
얇은 절연체와 얇은 자켓을 적용하여, AWG23 기준, RMFES대비 최대 약 30% 얇아집니다.
표면표시
-DYDEN E91337
AWM 21885 105C 600V HF LFV
형식의 말미에, -A, -B 등을 적은 것은, 당사표준사양과 다릅니다.
